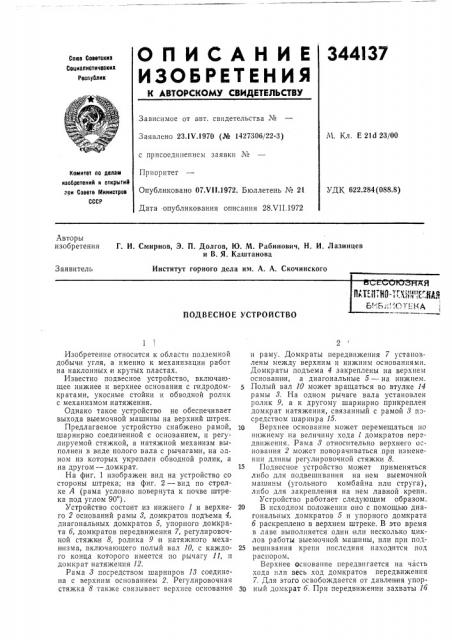

О П И С А Н И Е 344I37

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 23.IV.1970 (№ 142730G/22-3) с присоединением заявки ¹

Приоритет

Опубликовано 07Х!1.1972. Бюллетень № 21

Дата -опубликования описания 28Х11.1972

М. Кл. Е 21d 23/00

Комитет по делам изобретений и открытий при Совете Министров ссср

УДК 622.284(088.8) Авторы изобретения

Г. И. Смирнов, Э. П. Долгов, Ю. М. Рабинович, H. И, Лазинцев и В. Я. Каштанова

Институт горного дела им. А. А. Скочинского

Заявитель

Il .T I М-"V"Ò! . ßÌ

БВ ; ° | .т тт т" У„тА

ПОДВЕСНОЕ УСТРОЙСТВО

Изобретение относится к области подземной добычи угля, а именно к механизации работ на наклонных и крутых пластах.

Известно подвесное устройство, включающее нижнее и верхнее основания с гидродомкратами, укосные стойки и обводной ролик с механизмом натяжения.

Однако такое устройство не обеспечивает выхода выемочной машины на верхний штрек.

Предлагаемое устройство снабжено рамой, шарнирно соединенной с основанием, и регулируемой стяжкой, а натяжной механизм выполнен в в иде полого вала с рычагами, на одном из которых укреплен обводной ролик, а на другом — домкрат.

На фиг. 1 изображен вид на устройство со стороны штрека; на фиг. 2 — вид по стрелке А (рама условно повернута к почве штрека под углом 90 ).

Устройство состоит из нижнего 1 и верхнего 2 оснований рамы 8, домкратов подъема 4, диагональных домкратов 5, упорного домкрата б, домкратов передвижения 7, регулировочной стяжки 8, ролика 9 и натяжного механизма, включающего полый вал 10, с каждого конца которого имеется по рычагу 11, и домкрат натяжения 12.

Рама 8 посредством шарниров 18 соединена с верхним основанием 2, Регулировочная стяжка 8 также связывает верхнее основание и раму. Домкраты передвижения 7 установлены между верхним и нижним основаниями.

Домкраты подъема 4 закреплены на верхнем основании, а диагональные 5 — на нижнем.

Полый вал 10 может вращаться во втулке 14 рамы 8. На одном рычаге вала установлен ролик 9, а к другому шарнирно прикреплен домкрат натяжения, связанный с рамой 8 посредством шарнира 15.

10 Верхнее основание может перемещаться по нижнему на величину хода l домкратов передвижения. Рама 8 относительно верхнего о=нования 2 может поворачиваться при изменении длины регулировочной стяжки 8.

15 Подвесное устройство может применяться либо для подвешивания на нем выемочной машины (угольного комбайна пли струга), либо для закрепления на нем лавной крепи.

Устройство работает следующим образом.

20 В исходном положении оно с помощью диагональных домкратов 5 и упорного домкрата б раскреплено в верхнем штреке. В это время в лаве выполняется один или несколько циклов работы выемочной машины, или при под25 вешивании крепи последняя находится под распором.

Верхнее основание передвигается на часть хода или весь ход домкратов передвижения

7. Для этого освобождается от давления упорЗо ный домкрат б. При передвижении захваты 1б

344137 верхнего основания перемещаются в продольных пазах 17 нижнего основания. После окончания передвижения подается давление в упорный домкрат б, Начинается новый рабочий цикл в лаве.

Для подтягивания нижнего основания освобождаются от давления диагональные домкраты, все устройство вместе с подвешенным лавным оборудованием поднимается с помощью четырех домкратов подъема 4 вверх на

100 — 150 л л. При этом нижнее основание оказывается подвешенным к верхнему на его захватах. Домкраты передвижения 7 перемещают нижнее основание вперед. В это время выемочная машина находится в исходном положении в нижней части лавы. При подвешивании на устройстве крепи вся крепь или часть ее (например, призабойный ряд) принудительно освобождаются от распора.

После передвижения нижнего основания сокращаются домкраты подъема, верхнее основание опускается на нижнее, распираются упорный и диагональные домкраты, и подвесное устройство становится в исходное положение.

Закрепленный на рычаге ролик 9 используется для каната выемочной машины или в качестве обводной звездочки для тяговой цепи струга. Для того, чтобы обеспечить выход струга на верхний штрек, ролик располагается в верхней части рамы, а все подвесное устройство устанавливается на штреке так, чтобы наклонная поверхность рамы являла,b продолжением почвы пласта, Натяжной домкрат 12 смещен в другую плоскость и расположен с другой стороны рамы. Движение от домкрата к ролику передается через полый вал 10 с рычагом. Это также способствует максимальному выходу выемочной машины на штрек.

В случае необходимости маневровые работы могут осуществляться с помощью двух диагональных домкратов 5. Для этого они устанавливаются на нижнем основании так, что место их закрепления позволяет поворачивать домкраты вокруг оси на угол до 180 .

Рама 8 в зависимости от угла падения пласта с помощью винтовой стяжки 8 может устанавливаться в нужное положение. Подвесное устройство может использоваться как в

15 левом, так и в правом забое. С целью центрального расположения опоры рамы независимо от расположения забоя, вал 10 выполнен полым, а внутрь его встроен упорный домкрат б. Для этого же ролик 9 и домкрат

20 натяжения 12 могут устанавливаться относительно средней линии Б — Б рамы (см. фиг. 2) с любой стороны.

Предмет изобретения

Подвесное устройство, включающее нижнее и верхнее основания с гидродомкратами, укосные стойки и обводной ролик с механизмом натяжения, отличающееся тем, что, с це30 лью обеспечения выхода выемочной машины на верхний штрек, оно снабжено рамой, шарнирно соединенной с основанием, и регулируемой стяжкой, а механизм натяжения выполнен в виде полого вала с рычагами, на одном из которых укреплен обводной ролик, а на

35 другом — домкрат.

344137

7 с

Фиг. 2

Составитель В. Голодаев

Текред Т. Ускова

Корректор 3. Тарасова

Редактор T. Баранова

Типография, пр. Сапунова, 2

Заказ 2289/17 Изд. № 1015 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4/5
