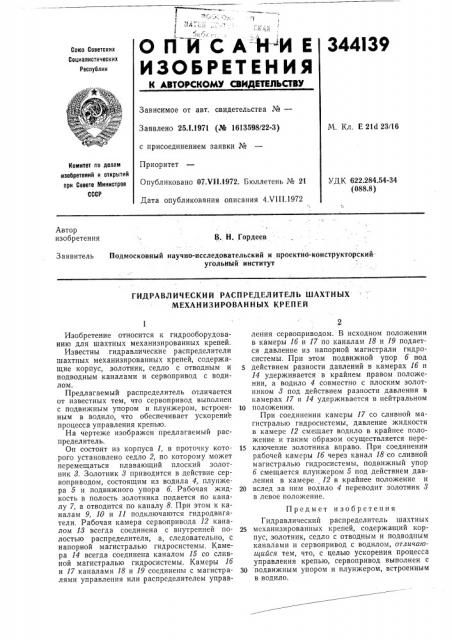

- !n « "i, О П И С A-Й-- И Е

344139

Союз Соеетских

Социалистических

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

Заявлено 25Л.1971 (№ 1613598122-3) с присоединением заявки №

Приоритет

Опубликовано 07.VII.1972. Бюллетень № 21

Дата опубликования описания 4. т1111.1972

М. Кл. Е 21d 23/16

Комитет по делам изобретений и открытий при Спеете Министров

СССР

УДК 622.284.54-34 (088.8) Автор изобретения

В. Н, Гордеев

Заявитель Подмосковный научно-исследовательский и проектнд-конструкторскийугольный институт

ГИДРАВЛИЧЕСКИЙ РАСПРЕДЕЛИТЕЛЬ ШАХТНЫХ

МЕХАНИЗИРОВАННЫХ КРЕПЕЙ

Изобретение относится к гидрооборудованию для шахтных механизированных крепей.

Известны гидравлические распределители шахтных механизированных крепей, содержащие корпус, золотник, седло с отводным и подводным каналами и сервопривод с водилом.

Предлагаемый распределитель отличается от известных тем, что сервопривод выполнен с подвижным упором и плунжером, встроенным в водило, что обеспечивает ускорение процесса управления крепыш.

На чертеже изображен предлагаемый распределитель.

Он состоит из корпуса 1, в проточку которого установлено седло 2, по которому может перемещаться плавающий плоский золотник 8. Золотник 8 приводится в действие сервоприводом, состоящим из водила 4, плунжера 5 и подвижного упора б. Рабочая жидкость в полость золотника подается по каналу 7, а отводится по каналу 8. При этом к каналам 9, 10 и 11 подключаются гидродвигатели. Рабочая камера сервопривода 12 каналом 18 всегда соединена с внутренней полостью распределителя, а, следовательно, с напорной магистралью гидросистемы. Камера 14 всегда соединена каналом 15 со сливной магистралью гидросистемы. Камеры 15 и 17 каналами 18 и 19 соединены с магистралями управления или распределителем управления сервоприводом. В исходном положении в камеры 1б и 17 по каналам 18 и 19 подается давление из напорной магистрали гидросистемы. При этом подвижной упор б под

5 действием разности давлений в камерах 1б и

14 удерживается в крайнем правом положении, а водило 4 совместно с плоским золотником 8 под действием разности давления в камерах 17 и 14 удерживается в нейтральном

10 положении.

При соединении камеры 17 со сливной магистралью гидросистемы, давление жидкости в камере 12 смещает водило в крайнее положение и таким образом осуществляется пере15 ключение золотника вправо. При соединении рабочей камеры 1б через канал 18 со сливной магистралью гидросистемы, подвижный упор б смещается плунжером 5 под действием давления в камере 12 в крайнее положение и

20 вслед за ним водило 4 переводит золотник 3 в левое положение.

Предмет изобретения

Гидравлический распределитель шахтных

25 механизированных крепей, содержащий корпус, золотник, седло с отводным и подводным каналами и сервопривод с водилом, отличаюи1ийся тем, что, с целью ускорения процесса управления крепыш, сервопривод выполнен с

30 подвижным упором и плунжером, встроенным в водило.

344139

5 12 /3

17

Составитель Б. Караваев

Техред T. Ускова

Редактор Л. Лаврова

Корректор Л. Орлова

Типография, пр. Сапунова 2

Заказ 3303/15 Изд. № 1028 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
