Реферат



344161

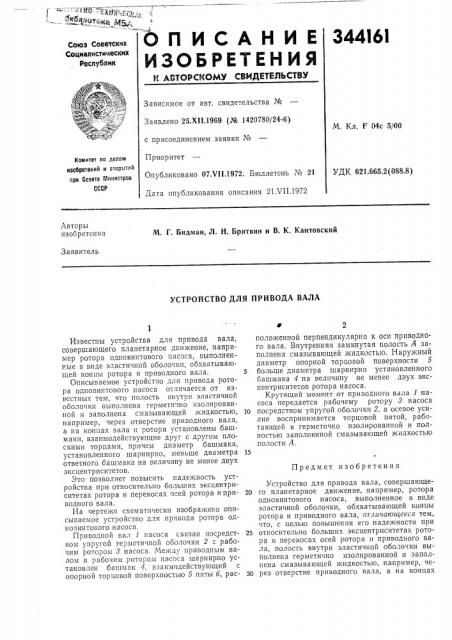

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических, Республик

Зависимое от авт. свидетельства №

Заявлено 25.Xll.1969 (№ 1420780/24-6) с присоединением заявки №

Приоритет

Опубликовано 07ХП.1972. Бюллетень № 21

Дата опубликования описания 21 VII.1972

М. Кл. F 04с 5/ОО

Комитет ее денем изабретений и открытий при Сввете Миниотрав

СССР

УДК 621 665 2(088 8) Лвторы изобретения

М. Г. Бидман, Л. Н. Бритвин и В. К. Кантовский

Заявитель

УСТРОЙСТВО ДЛЯ ПРИВОДА ВАЛА

Известны устройства для привода вала, совершающего планетарное движение, например ротора одновинтового насоса, выполненI.ûå в виде эластичной оболочки, обхватывающей концы ротора и приводного вала.

Описываемое устройстго для привода ротора одновинтового насоса отличается от известных тем, что полость внутри эластичной оболочки выполнена герметично изолированной и заполнена смазывающей жидкостью, например, через отверстие приводного вала, а на концах вала и ротора установлены башмаки, взаимодействующие друг с другом плоскими торцами, причем диаметр башмака, установленного шарнирно, меньше диаметра ответного башмака на величину не менее двух эксцентриситетов.

Зто позволяет повысить надежность устройства при относительно больших эксцентриситетах ротора и перекосах осей ротора и приводного вала.

На чертеже схематически изображено описываемое устроиство для привода ротора однозинтового насоса.

Приводной вал 1 насо" à связан посредством упругой герметичной оболочки 2 с рабочим ротором 3 насоса. Между приводным валом и рабочим рото" îì насоса шарнирно установлен башвгак 4, взаимодействующий с опорной торцовой поверхностью 5 пяты б, расположенной перпендикулярно к оси приводного вала. Внутренняя замкнутая полость А заполнена смазывающей жидкостью. Наружный диаметр опорной торцовой поверхности 5

5 больше диаметра шарнирно установленного башмака 4 на величину не менее двух эксцентриситетов ротора насоса.

Крутящий момент от приводного вала I насоса передается рабочему ротору 8 насоса

10 посредством упругой оболочки 2, а осевое усилие воспринимается торцовой пятой, работающей в герметично изолированной и полностью заполненной смазывающей жидкостью полости А.

Предмет изобретения

Устройство для привода вала, совершающе20 го планетарное движение, например, ротора одновинтового насоса, выполненное в виде эластичной оболочки, обхватывающей концы ротора и приводного вала, отл.ичающееся тем, что, с целью повышения его надежности при

25 относительно бо IbIIIHx эксцентриситетах ротора и перекосах осей ротора и приводного вала, полость внутри эластичной оболочки выполнена герметично изолированной и заполнена смазывающей жидкостью, например, че30 рез отверстие приводного вала, а на концах

344161,4с, Р Б

Составитель Э. Гинзбург

Техред Т. Ускова Корректор В. Жолудева

Редактор Е. Кравцова

Заказ 2258/18 Изд Ьг 951 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раугнская наб., д. 4/5

Типография, пр. Сапунова, 2 вала и ротора установлены башмаки, взаимодействующие между собой плоскими торцами, причем один башмак закреплен шарнирно и диаметр его меньше диаметра ответного башмака на величину пе менее двух эксцентриситетов.
