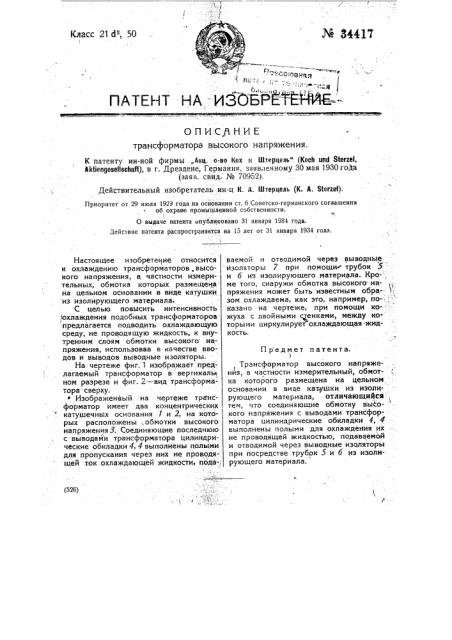

No 34417

Класс 21dР, 5Î

ОПИСЙНИЕ трансформатора высокого напряжения.

К патенту ин-ной фирмы „Акц. о-во Кох и Штерцель" (Koch und Sterzel, Aktiengesellschaft), в г. Дрездене, Германия, заявленному 30 мая 1930 года (заяв. свид. № 70952).

Действительный изобретатель ин-ц k. A. Штерцель (К. A. Sterzel) Приоритет от 29 июля 1929 года на основании ст. 6 Советско-германского соглашения об охране промышленной собственности.

О выдаче патента опубликовано 31 января 1934 года. действие патента распространяется на 16 лет от 31 января 1934 года. (526) Настоящее изобретение относится к охлаждению трансформаторов, высокого напряжения, в частности измерительных, обмотка которых размещена на цельном основании в виде катушки из изолирующего материала.

С целью повысить интенсивность

1охлаждения подобных трансформаторов предлагается подводить охлаждающую среду, не проводящую жидкость, к внутренним слоям обмотки высокого напряжения, использовав в качестве вводов и выводов выводные изоляторы.

На чертеже фиг. 1 изображает предлагаемый трансформатор в вертикаль ном разрезе и фиг. 2 — -вид трансформатора сверху. Изображенный на чертеже транс= форм атор имеет два концентрических катушечных основания 1 и 2, на которых расположены, обмотки высокого напряжения 3. Соединяющие последнюю с выводами трансформатора цилиндрические обкладки 4, 4 выполнены полыми для пропускания через них не проводящей ток охлаждающей жидкости, пода-, ваемой и отводимой через, выводные изоляторы 7 при помощи» трубок 5 и б из изолирующего материала. Кро- ме того, снаружи обмотка высокого на- 1пряжения может быть известным обра- 1, зом охлаждаема, как это, например, по- ; казано на чертеже, при помощи кожуха с двойными тенками, между которыми циркулирует охлаждающая.жидкость.

Предмет патента.

Трансформатор высокого напряжеt ния, в частности измерительный, оомотка которого размещена на цельном основании в виде катушки из изоли-. рующего материала, отличающийся, тем, что соединяющие обмотку высокого напряжения с выводами трансфор-матора цилиндрические обкладки 4, 4 выполнены полыми для охлаждения их не проводящей жидкостью, подаваемой и отводимой через выводные изоляторы при посредстве трубок 5 и б из изолирующего материала. (К патенту ин-ной фирмы „Аиц. о-во Eoz и Штерцель .

М 34417 а лиг I

t

Эксперт и редактор Д. В. Васильев
