Реферат

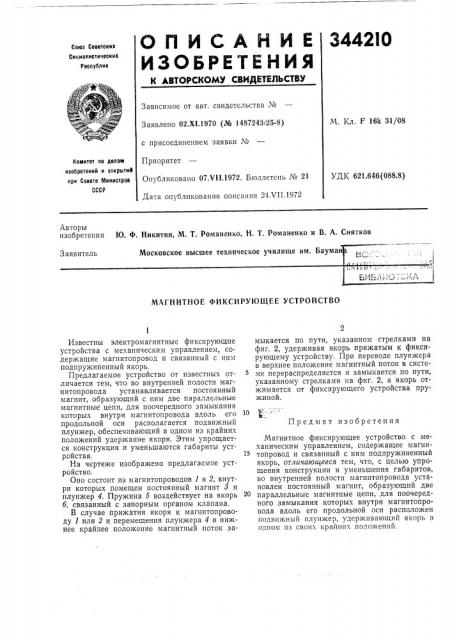

3442I0

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Goes Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 02.Х1.1970 (№ 1487243/25-8) М. Кл. F 16k 31/08 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 07.Ч11.1972. Бюллетень № 21

Дата опубликования описания 24.ЧИ.1972

УДК 621.646 (088.8) Авторы изобретения

Ю. Ф. Никитин, М. Т. Романенко, Н. Т. Романенко и В. А. Снятков

Заявитель

Московское высшее техническое училище им. Бауман

МАГНИТНОЕ ФИКСИРУЮЩЕЕ УСТРОЙСТВО

Предмет изобретения

Известны электромагнитные фиксирующие устройства с механическим управлением, содержащие магнитопровод и связанный с ним подпружиненный якорь.

Предлагаемое устройство от известных отличается тем, что во внутренней полости магнитопровода устанавливается постоянный магнит, образующий с ним две параллельные магнитные цепи, для поочередного замыкания которых внутри магнитопровода вдоль его продольной оси располагается подвижный плунжер, обеспечивающий в одном из крайних положений удержание якоря. Этим упрощается конструкция и уменьшаются габариты устройства.

На чертеже изображено предлагаемое устройство.

Оно состоит из магнитопроводов 1 и 2, внутри которых помещен постоянный магнит 3 и плунжер 4. Пружина 5 воздействует на якорь б, связанный с запорным органом клапана.

В случае прижатия якоря к магнитопроводу 1 или 2 и перемещения плунжера 4 в нижнее крайнее положение магнитный поток замыкается по пути, указанном стрелками на фиг. 2, удерживая якорь прижатым к фиксирующему устройству. При переводе плунжера в верхнее положение магнитный поток в системе перераспределяется и замыкается по пути, указанному стрелками на фиг. 2, а якорь отжимается от фиксирующего устройства пружиной.

Магнитное фиксирующее устройство с механическим управлением, содержащее магнитопровод и связанный с ним подпружиненный якорь, отличающееся тем, что, с целью упрощения конструкции и уменьшения габаритов, во внутренней полости магнитопровода установлен постоянный магнит, образующий две параллельные магнитные цепи, для поочередного замыкания которых внутри магнитопровода вдоль его продольной оси расположен подвижный плунжер, удерживающий якорь в одном из своих крайних положений.

344210

Составитель Морозов

Техред А. Камышникова

Корректор О. Волкова

Редактор T. Шагова

Заказ 2256/12 Изд. ¹ 939 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
