344298

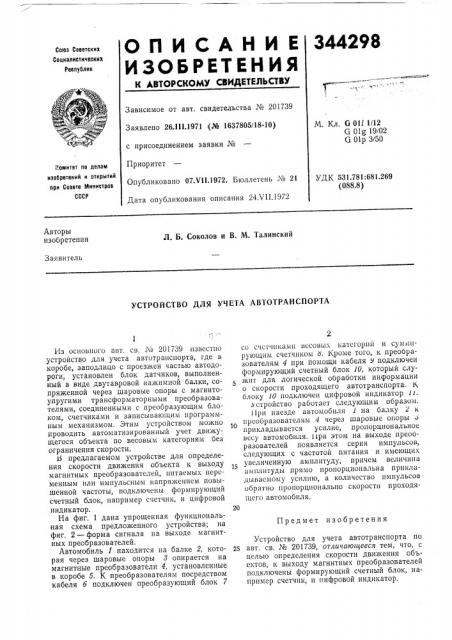

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реепублик

Зависимое от авт. свидетельства № 201739

Заявлено 26.111.1971 (№ 1637805/18-10) с присоединением заявки №

Приоритет

Опубликовано 07.VII.1972. Бюллетень № 21

Дата опубликования описания 24ХП.1972

M. Кл. G 011 1/12

G O1g 19/02

G O1p 3/50

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 531.781:681.269 (088.8) Авторы изобретения

Л, Б. Соколов и В. М. Талинский

Заявитель

УСТРОЙСТВО ДЛЯ УЧЕТА АВТОТРАНСПОРТА

Из основного авт. св. № 201739 известно устройство для учета автотранспорта, где в коробе, заподлицо с проезжеи частью автодороги, установлен блок датчиков, выполненный в виде двутавровой нажимной балки, сопряженной через шаровые опоры с магнитоупругими трансформаторными преобразователями, соединенными с преобразующим блоком, счетчиками и записывающим программным механизмом. Этим устройством можно проводить автоматизированный учет движущегося объекта по весовым категориям без ограничения скорости.

0 предлагаемом устройстве для определения скорости движения объекта к выходу магнитных преобразователей, питаемых переменным или импульсным напряжением повышенной частоты, подключены формирующий счетный блок, например счетчик, и цифровой индикатор.

На фиг. 1 дана упрощенная функциональная схема предложенного устройства; на фиг. 2 — форма сигнала на выходе магнитных преобразователей.

Автомобиль 1 находится на балке 2, которая через шаровые опоры 8 опирается на магнитные преобразователи 4, установленные в коробе 5. К преобразователям посредством кабеля б подключен преобразующий блок 7 со счсгч11камп весовых категории и c):мотирующим счетчиком 6. Кроме того, к преобразователям 4 при помощи кабеля 9 подключен формирующий счетный блок 10, который служит для логической обработки информации о скорости проходящего автотранспорта. К блоку 10 подключен цифровой индикатор 11.

У стройство работает следующим образом.

11ри наезде автомобиля 1 на балку 2 к преобразователям 4 через шаровые опоры прикладывается усилие, пропорциональное весу автомобиля. 1ipz этом на выходе преооразователей появляется серия импульсов, следующих с частотой питания и имеющих увеличенную амплитуду, причем величина амплитуды прямо пропорциональна прикладываемому усилию, а количество импульсов обратно пропорционально скорости проходящего автомобиля.

Предмет изобретения

Устройство для учета автотранспорта по

2s авт. св. № 201739, отличающееся тем, что, с целью определения скорости движения объектов, к выходу магнитных преобразователей подключены формирующий счетный блок, например счетчик, и цифровой индикатор.

344298

Составитель Н. Надеждина

Тскред Т. Ускова Корректор T. Гревцова

Редактор Т. Иванова

Заказ 2191/!7 Изд. ¹ 9 37 Тпр. 40 П . 1ЦИИтт1Я ь.о ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типографии, пр. Сапунова, 2
