Реферат



Г з;в

;1в-..;- от: .:

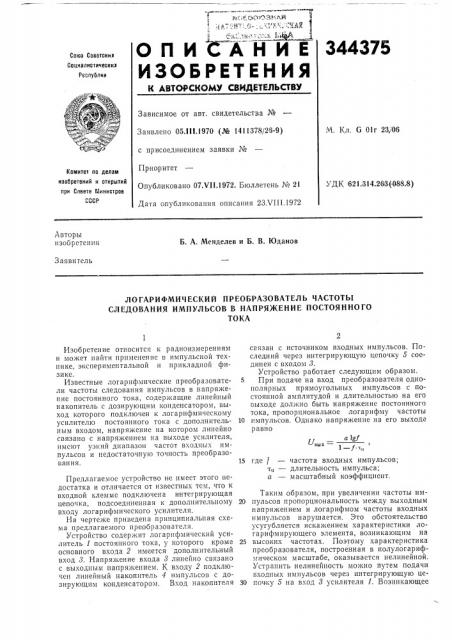

ОП И САН И Е

ИЗОБРЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

344375

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

M. Кл. G Оlг 23, 06

Заявлено 05.111.1970 (№ 1411378/26-9) с присоединением заявки №

Приоритет

Опубликовано 07.Ч11.1972. Бюллетень № 2!

Дата опубликования описания 23Х111.1972

Комитет по делам изобретений и открытий при Смете Министров

СССР

УДК 621. 314.26i3 (088.8) Авторы изобретения

Б. А. Менделев и Б. В. Юданов

Заявитель

ЛОГАРИФМИЧЕСКИЙ ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ

СЛЕДОВАНИЯ ИМПУЛЬСОВ В НАПРЯЖЕНИЕ ПОСТОЯННОГО

ТОКА

a lgf - вы x— I

1 — f zц

Изобретение относится к радиоизмерениям и может найти применение в импульсной технике, экспериментальной и прикладной физике.

Известные логарифмические преобразователи частоты следования импульсов в напряжение постоянного тока, содержащие линейный накопитель с дозирующим конденсатором, выход которого подключен к логарифмическому усилителю постоянного тока с дополнительным входом, напряжение на котором линейно связано с напряжением на выходе усилителя, имеют узкий диапазон частот входных импульсов и недостаточную то шость преобразования.

Предлагаемое устройство не имеет этого недостатка и отличается от известных тем, что к входной клемме подключена интегрирующая цепочка, подсоединенная к дополнительному входу логарифмического усилителя.

На чертеже приведена принципиальная схема предлагаемого преобразователя.

Устройство содержит логарифмический усилитель 1 постоянного тока, у которого кроме основного входа 2 имеется дополнительный вход 8. Напряжение входа 8 линейно связано с выходным напряжением. К входу 2 подключен линейный накопитель 4 импульсов с дозирующим конденсатором. Вход накопителя связан с источником входных импульсов. Последний через интегрирующую цепочку 5 соединн ен с входо м 3.

Устройство работает следующим образом.

5 При подаче на вход преобразователя однополярных прямоугольных импульсов с постоянной амплитудой и длительностью на его выходе должно быть напряжение постоянного тока, пропорциональное логарифму частоты

10 импульсов. Однако напряжение на его выходе равно

15 где f — частота входных импульсов; т, — длительность, импульса; а — масштабный коэффициент.

Таким образом, при увеличении частоты им20 пульсов пропорциональность между выходным напряжением и логарифмом частоты входных импульсов нарушается. Это обстоятельство усугубляется искажением характеристики логарифмирующего элемента, возникающим на

25 высоких частотах. Поэтому характеристика преобразователя, построенная в полулогарифмическом масштабе, оказывается нелинейной.

Устранить нелинейность можно путем подачи входных импульсов через интегрирующую це30 почку 5 на вход 8 усилителя 1. Возникающее

344375

Предмет изобретения

Составитель А. Тупяков

Техред Л. Богданова

Редактор Т. Иванова

Корректор Л. Царькова

Заказ 254573 Изд. № 1097 Тираж 405 Подписное

ЦНИИПИ Комитета по делам изобрезений п открытий при Совете Министров СССР

Москва, Я(-35, Раушска:> наб., д. 4/5

Типография, пр, Сапунова, 2 на входе 8 напряжение оказывается пропорциональным величине f т„. Благодаря этому в выходном напряжении появляется составляющая, которая при правильно выбранном коэффициенте усиления по входу 8 компенсирует погрешности, вызывающие нелинейность характеристики преобразователя. На низких частотах следования импульсов величина / га оказывается малой, поэтому напряжение на входе 8 практически не влияет на работу преобразователя.

Таким образом, предлагаемая схема позволяет расширить диапазон работы преобразователя в области высоких частот более чем на порядок и значительно повысить точность преобразования.

Логарифмический преобразователь частоты следования импульсов в напряжение постоян1 ого тока, содержащий линейный накопитель с дозирующим конденсатором, выход которо1о годключен к логарифмическому усилителю постоянного тока с дополнительным входом, напряжение на котором линейно связано с напряжением на выходе усилителя, отлича ощийся тем, что, с целью расширения диапазона частот входных импульсов и повышения точности преобразователя, к входной клемме подключена интегрирующая цепочка, подсоединенная к дополнительному входу логарифмического усилителя.
