Ультразвуковой эхо-локатор тонкостенных сред
Патент 344384
Классы МПК
Ультразвуковой эхо-локатор тонкостенных сред
Иллюстрации
Реферат

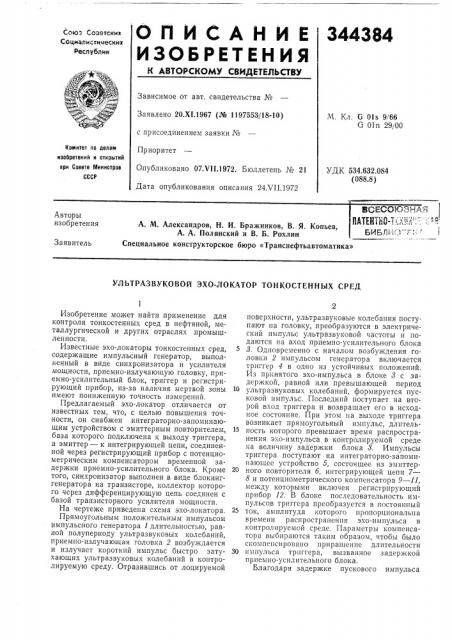

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
344384
Союз Соаетских
Социалистических
Республик
Зависимое от авт. свидетельства Ке
Заявлено 20.XI.1967 (Ме 1197553/18-10) с присоединением заявки Ме
Приоритет
Опубликовано 07 т/!1.1972. Бюллетень И 21
Дата опубликования описания 24ХП.1972
М. Кл. G Ols 9!66
G 01п 29/00
Комитет по делам изобретений и открытий при Совете }т}иниотров
СССР
УДК 534.632.084 (088.8) Авторы изобретения
А. М. Александров, Н. И. Бражников, В. Я. Копьев, А. А. Полянский и В. Б. Рохлин
Специальное конструкторское бюро «Транснефтьавтоматика»
Заявитель
УЛЬТРАЗВУКОВОЙ ЭХО-ЛОКАТОР ТОНКОСТЕННЪ|Х СРЕД
Изобретение может найти применение для контроля тонкостенных сред в нефтяной, металлургической и других отраслях промышленности, Известные эхо-локаторы тонкостенных сред, содержащие импульсный генератор, выполненный в виде синхронизатора и усилителя мощности, приемно-излучающую головку, приемно-усилительный блок, триггер и регистрирующий прибор, из-за наличия мертвой зоны имеют пониженную точность измерений, Предлагаемый эхо-локатор отличается от известных тем, что, с целью повышения точности, он снабжен интеграторно-запоминающим устройством с эмиттерным повторителем, база которого подключена к выходу триггера, а эмиттер — к интегрирующей цепи, соединенной через регистрирующий прибор с потенциометрическим компенсатором временной задержки приемно-усилительного блока. Кроме того, синхронизатор выполнен в виде блокинггенератора на транзисторе, коллектор которого через дифференцирующую цепь соединен с базой транзисторного усилителя мощности.
На чертеже приведена схема эхо-локатора, Прямоугольным положительным импульсом импульсного генератора 1 длительностью, равной полупериоду ультразвуковых колебаний, приемно-излучающая головка 2 возбуждается и излучает короткий импульс быстро затухающих ультразвуковых колебаний в контролируемую среду. Отразившись от лоцируемой поверхности, ультразвуковые колебания поступают на головку, преобразуются в электрический импульс ультразвуковой частоты и подаются па вход приемно-усилительного блока
8. Одновременно с началом возбуждения головки 2 импульсом генератора включается триггер 4 в одно из устойчивых положений.
Из принятого эхо-импульса в блоке 8 с задержкой, равной или превышающей период
10 ультразвуковых колебаний, формируется пусковой импульс. Последний поступает на второй вход триггера и возвращает его в исходное состояние. При этом на выходе триггера возникает прямоугольный импульс, длительность которого превышает время распространения эхо-импульса в контролируемой среде на величину задержки блока 8. Импульсы триггера поступают на интеграторно-запоминающее устройство 5, состоящее из эмиттер20 ного повторителя 6, интегрирующей цепи 7—
8 и потенциометрического компенсатора 9 — 11, между которыми включен регистрирующий прибор 12. B блоке последовательность импульсов триггера преобразуется в постоянньш
25 ток, амплитуда которого пропорциональна времени распространения эхо-импульса в контролируемой среде. Параметры компенсатора выбираются таким образом, чтобы было скомпенсировано приращение длительности
30 импульса триггера, вызванное задержкой приемно-усилительного блока.
Благодаря задержке пускового импульса
344384 полненный в виде синхронизатора и усилителя мощности, приемно-излучающую головку, приемно-усилительный блок, триггер и регистрирующий прибор, отлиииющийся тем, что, с целью повышения точности, он снабжен интеграторно-запоминающим устройством с эмнттерным повторителем, база которого подключена к выходу триггера, а эмиттср — к интегрирующей цепи, соединенной через регистрирующий прибор с потенциометрнческим компенсатором временной задержки приемноусилительного блока, а синхронизатор выполнен в виде блокннг-генератора на транзисторе, коллектор которого через дифференцнрующую цепь соединен с базой транзисторного усилителя мощности.
Составитель В. Карбачинский
Текред T. Ускова Корректор Л. Бадылама
Редактор Л. Бердник
Заказ 2272/!! Изд, Ме 957 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб„д. 4/5
Типография, пр, Сапунова, 2
d относительно начала эхо-импульса, образующейся в блоке 3, и возбуждению головки импульсом генератора длительностью, равной полупериоду ультразвуковых колебаний, ис-. ключается мертвая зона и повышается точность измерений.
Для формирования в генераторе прямоугольного возбуждающего импульса синхронизатор выполнен в виде блокинг-генератора на транзисторе 18, коллектор которого через дифференцирующую цепь 14 — 15 соединен с базой транзисторного усилителя 1б мощности, Предмет изобретения
Ультразвуковой эхо-локатор тонкостенных сред, содержащий импульсный генератор, вы1 ! ! !
