Реферат

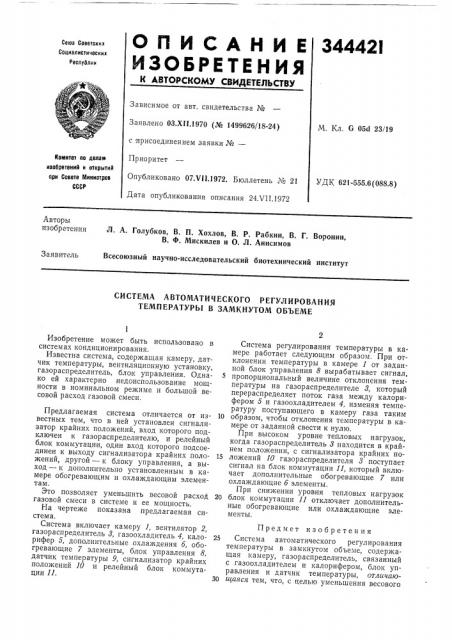

34442l

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено ОЗ.Xl l.1970 (№ 1499626/18-24) с присоединением заявки №вЂ”

Приоритет

Опубликовано 07.Vl1.1972. Бюллетень № 21

Дата опубликования описания 24Л 11.1972

М. Кл. б 05d 23/19

Комитет по делам изобретений и открытиЯ при Совете й1иниотрое

СССР

УДК 621-555.6(088.8) Авторы изобретения

Л. А. Голубков, В. П. Хохлов, В. P. Рабкин, В. Г. Воронин, В. Ф. Мискилев и О. Л. Анисимов

Заявитель

Всесоюзный научно-исследовательский биотехнический институт

СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ

ТЕМПЕРАТУРЫ В ЗАМКНУТОМ ОБЪЕМЕ

Изобретение может быть использовано в системах кондиционирования.

Известна система, содержащая камеру, датчик температуры, вентиляционную установку, газораспределитель, блок управления. Однако ей характерно недоиспользование мощности в номинальном режиме и большой весовой расход газовой смеси.

Предлагаемая система отличается от известных тем, что в ней установлен сигнализатор крайних положений, вход которого подключен к газораспределителю, и релейный блок коммутации, один вход которого подсоединен к выходу сигнализатора крайних положений, другой — к блоку управления, а выход — к дополнительно установленным в камере обогревающим и охлаждающим элементам.

Это позволяет уменьшить весовой расход газовой смеси в системе и ее мощность.

На чертеже показана предлагаемая система.

Система включает камеру 1, вентилятор 2, газораспределитель 8, газоохладитель 4, калорифер 5, дополнительные охлаждения б, обогревающие 7 элементы, блок управления 8, датчик температуры 9, сигнализатор крайних положений 10 и релейный блок коммутации 11.

Система регулирования температуры в камере работает следующим образом. При отклонении температуры в камере 1 от заданной блок управления 8 вырабатывает сигнал, 5 пропорциональный величине отклонения температуры на газораспределителе 8, который перераспределяет поток газа между калорифером 5 и газоохладителем 4, изменяя температуру поступающего в камеру газа таким

10 образом, чтобы отклонения температуры в камере от заданной свести к нулю.

При высоком уровне тепловых нагрузок, когда газораспределитель 8 находится в крайнем положении, с сигнализатора крайних по15 ложений 10 газораспределителя 8 поступает сигнал на блок коммутации 11, который включает дополнительные обогревающие 7 или охлаждающие б элементы.

При снижении уровня тепловых нагрузок

2о блок коммутации 11 отключает дополнительные обогревающие или охлаждающие элементы.

Предмет изобретения

25 Система автоматического регулирования температуры в замкнутом объеме, содержащая камеру, газораспределитель, связанный с газоохладителем и калорифером, блок управления и датчик температуры, отличаюЗО и1аяся тем, что, с целью уменьшения весового

344421

Составитель Г. Романченко

Редактор Е. Гончар Техред Т. Ускова Корректоры: Е, Давыдкина и А. Николаева

Заказ 2193/б Изд. № 938 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 расхода газовой смеси в системе и уменьшения ее мощности, в ней установлен сигнализатор крайних положений, вход которого подключен к газораспределителю, и релейный блок коммутации, один вход которого подсоединен к выходу сигнализатора крайних положений, другой — к блоку управления, а выход — к дополнительно установленным в камере обогревающим и охлаждающим элемен5 там.
