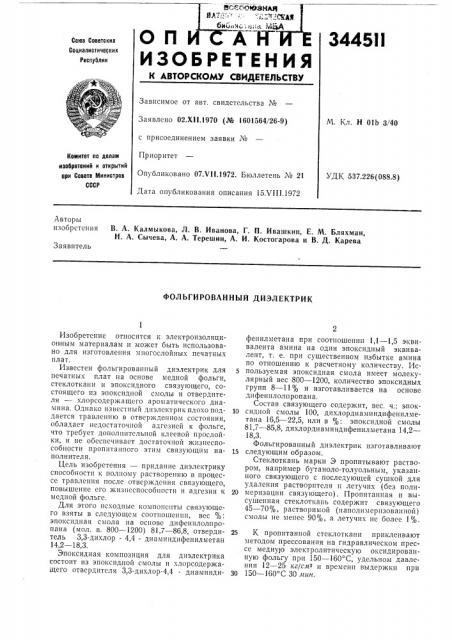

ФОЛЬГИРОВАННЫЙ ДИЭЛЕКТРИК

Изобретение относится к электроизоляционным материалам и может быть использовано для изготовления многослойных печатных плат.

Известен фольгироваппый диэлектрик для печатных плат на основе медной фольги, стеклоткани и эпоксидного связующего, состоящего из эпоксидной смолы и отвердителя — хлорсодержащего ароматического дна мина. Однако известный диэлектрик плохо поддается травлению в отвержденном состоянии, обладает недостаточной адгезией к фольге, что требует дополнительной клеевой прослойки, н не обеспечивает достаточной жизнеспособности пропитанного этим связующим наполнителя.

Цель изобретения — придание диэлектрику способности к полному растворению в процессе травления после отверждения связующего, повышение его жизнеспособности и адгезии к медной фол ьге.

Для этого исходные компоненты связующего взяты в следующем соотношении, вес %: эпоксидная смола на основе дифенилолпропана (мол. в. 800 — 1200) 81,7 — 86,8, отвердитель 3,3-дихлор - 4,4 - диаминдифенилметан

14,2 — 18,3.

Эпоксидная композиция для диэлектрика состоит из эпоксидной смолы и хлорсодержащего отвердитсля 3,3-дихлор-4,4 - диаминдифенилметана при соотношении 1,1 — 1,5 эквивалента амина на один эпоксидный эквивалент, т. е. при существенном избытке амина по отношению к расчетному количеству. Ис5 пользуемая эпоксидная смола имеет молекулярный вес 800 — 1200, количество эпоксидных групп 8 — 11% и изготавливается на основе дифенилолпропана.

Состав связующего содержит, вес. ч.: эпок10 сидной смолы 100, дихлордиаминдифенилметана 16,5 — 22,5, или в %: эпоксидной смолы

81,7 — 85,8, дихлордиаминдифенилметана 14,2—

18,3.

Фольгированный диэлектрик изготавливают

15 следующим образом.

Стеклоткань марки Э пропитывают раствором, например бутаноло-толуольным, указанного связующего с последующей сушкой для удаления растворителя и летучих (без поли20 меризации связующего). Пропптанпая и высушенпая стеклоткань содержит связующего

45 — 70%, растворимой (наполимеризованной) смолы не менее 90%, а летучих нс более 1%.

25 К пропитанной стеклоткани приклеивают методом прессования на гидравлическом прессе медну1о электролитическую оксидированную фольгу при 150 †1 С, удельном давле. нии 12 — 25 кг/см - и времеш1 выдержки прн

30 150 — 160 С 30 вин.

344511

Составитель Н. Степанов

Текред Т. Ускова

Корректор Л. Царькова

Редактор Т. Иванова

Заказ 2530/10 Изд. № 989 Тираж 405 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

В процессе прессования связующее полимеризуется.

Фольгированный диэлектрик полностью растворяется в смеси концентрированных серной и плавиковой кислот, имеет жизнеспособность не менее 9 месяцев и высокие диэлектрические характеристики, Предмет изобретения

Фольгированный диэлектрик для печатных плат на основе медной фольги, стеклоткани и эпоксидного связующего, состоящего из эпоксидной смолы и отвердителя — хлорсодержащего ароматического диамина, отличающийся тем, что, с целью придания диэлектрику способности к полному растворению в процессе травления после отверждения связующего, повышения его жизнеспособности и адгезии к медной фольге, исходные компоненты связующего взяты в следующем соотношении, вес. о/о. эпоксидная смола на основе дифенилол1о пропана (мол. в. 800 †12) 81,7 — 86,8, отвердитель 3,3-дихлор-4,4 - диаминдифенилметан 14,2 — 18,3.
