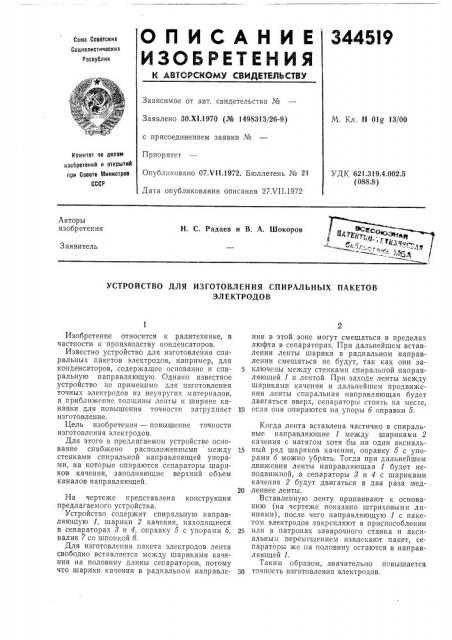

УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ СПИРАЛЬНЫХ ПАКЕТОВ

ЭЛЕКТРОДОВ

Изобретение относится к радитехнике, в частности к производству конденсаторов.

Известно устройство для изготовления спиральных пакетов электродов, например, для конденсаторов, содержащее основание и спиральную направляющую. Однако известное устройство не применимо для изготовления точных электродов из неупругих материалов, а приближение толщины ленты к ширине канавки для повышения точности затрудняет изготовление.

Цель изобретения — повышение точности изготовления электродов.

Для этого в предлагаемом устройстве основание снабжено расположенными между стенками спиральной направляющей упорами, на которые опираются сепараторы шариков качения, заполняющие верхний о бьем каналов направляющей.

На чертеже представлена конструкция предлагаемого устройства.

Устройство содержит спиральную направляющую 1, шарики 2 качения, находящиеся в сепараторах 8 и 4, оправку 5 с упорами б, валик 7 со шпонкой 8.

Для изготовления пакета электродов лента свободно вставляется между шариками качения на половину длины сепараторов, потому что шарики качения в радиальном направлении в этой зоне могут смещаться в пределах люфта в сепараторах. При дальнейшем вставлении ленты шарики в радиальном направлении смещаться не будут, так как они за5 ключены между стенками спиральной направляющей 1 и лентой. При заходе ленты между шариками качения и дальнейшем продвижении ленты спиральная направляющая будет двигаться вверх, сепараторы стоять на месте, 10 если они опираются на упоры б оправки 5.

Когда лента вставлена частично в спиральные направляющие 1 между шариками 2 качения с натягом хотя бы на один аксиаль1s ный ряд шариков качения, оправку 5 с упорами б можно убрать. Тогда при дальнейшем движении ленты направляющая 1 будет неподвижной, а сепараторы 8 и 4 с шариками качения 2 будут двигаться в два раза мед20 леннее ленты.

Вставленную ленту припаивают к основанию (на чертеже показано штриховыми линиями), после чего направляющую 1 с пакетом электродов закрепляют в приспособлении или в патронах заварочного станка и аксиальным перемещением извлекают пакет, сепараторы же на половину остаются в направляющей 1.

Таким образом, значительно повышается точность изготовления электродов.

344519

Предмет изобретения 1l л

Г

Составитель Л, Багян

Текред Т. Ускова

Корректор E. Зимина

Редактор Т. Иванова

Заказ 2283/15 Изд. ¹ 975 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Устройство для изготовления спиральных пакетов электродов, например для конденсаторов, содержащее основание и спиральную направляющую, отличающееся тем, что, с целью повышения точности изготовления электродов, основание снабжено расположенными между стенками спиральной направляющей упорами, на которые опираются сепараторы шариков качения, заполняющие верхний объем каналов направляющей.
