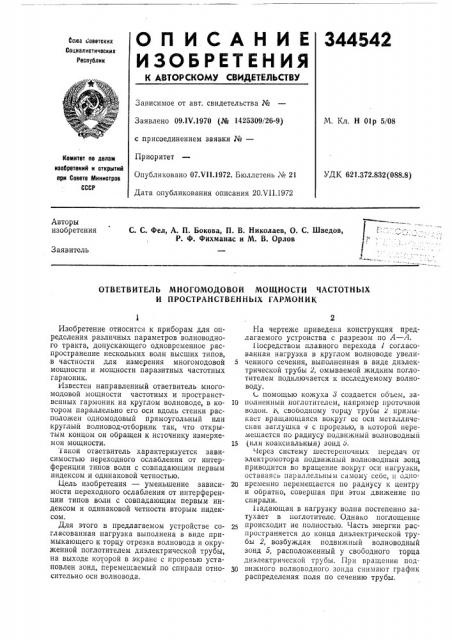

ОЛ ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома ьоеетских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09 1Ч.1970 (№ 1425309/26-9) с арисоединением заявки №вЂ”

Приоритет

Опубликовано 07. т/11.1972. Бюллетень ¹ 21

Дата опубликования описания 20Х11.1972

М. Кл. Н 01р 5/08

Комитет по делам иаобретений и открытий ори Совете Министров

СССР

УДК 621.372.832 (088.8) Авторы изобретения

С. С. Фел, А. П. Бокова, П. В. Николаев, О. С. Шведов, P. Ф. Фихманас и М. В. Орлов

Заявитель

ОТВЕТВИТЕЛЬ МНОГОМОДОВОЙ МОЩНОСТИ ЧАСТОТНЫХ

И ПРОСТРАНСТВЕННЫХ ГАРМОНИК

Изобретение относится к приборам для определения различных параметров волноводного тракта, допускающего одновременное распространение нескольких волн высших типов, в частности для измерения многомодовой мощности и мощности паразитных частотных гармоник.

Известен направленный ответвитель многомодовой мощности частотных и пространственных гармоник на круглом волноводе, в котором параллельно его оси вдоль стенки расположен одномодовый прямоугольный или круглый волновод-отборник так, что открытым концом он обращен к источнику измеряемои мощности. 1 акои ответвитель характеризуется зависимостью переходного ослабления от интерференции типов волн с совпадающим первым индексом и одинаковой четностью.

Цель изобретения — уменьшение зависимости переходного ослабления от интерференции типов волн с совпадающим первым индексом и одинаковой четности вторым индексом.

Для этого в предлагаемом устройстве согласованная нагрузка выполнена в виде примыкающего к торцу отрезка волновода и окруженной поглотителем диэлектрической трубы, на выходе которой в экране с прорезью установлен зонд, перемещаемый по спирали относительно оси волновода.

На чертеже приведена конструкция предлагаемого устроиства с разрезом по А — Л.

1!осредством плавного перехода 1 согласованная нагрузка в круглом волноводе увели5 ченного сечения, выполненная в виде диэлектрической трубы 2, омываемой жидким поглотителем подключается к исследуемому волноводу. (. помощью кожуха 8 ссооззддааееттсся я ооббъьеемм, за10 полненныи поглотителем, например проточной водои. 6, свооодному торцу трубы 2 примыкает вращающаяся вокруг ее оси металлическая заглушка с прорезью, в которой перемещается по радиусу подвижный волноводный

15 (или коаксиальныи) зонд о.

Через систему шестереночных передач от электромотора подвижный волноводныи зонд приводится во вращение вокруг оси нагрузки, оставаясь параллельным самому себе, и одно20 временно перемещается по радиусу к центру и обратно, совершая при этом движение по спирали.

1 адающая в нагрузку волна постепенно затухает в поглотителе. Однако поглощение происходит не полностью. Часть энергии распространяется до конца диэлектрической трубы 2, возбуждая подвижный волноводный зонд 5, расположенный у свободного торца диэлектрической трубы. При вращении под3О вижного волноводного зонда снимают график распределения поля по сечению трубы.

344542

Предмет изобретения

Составитель К. Виноградов

Текред 3. Тараненко

Редактор Т. Иванова

Корректор Л. Орлова

Заказ 2262/2 Изд. № 952 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская ыаб., д. 4/5

Типография, пр, Сапунова, 2

Ответвитель многомодовой мощности частотных и пространственных гармоник, состоящий из отрезка многоволнового круглого волновода увеличенного сечения с согласованной нагрузкой на конце и подвижного волноводного или коаксиального зонда, отличающийся тем, что, с целью уменьшения зависимости переходного ослабления от интерференции типов волн с совпадающим первым индексом и одинаковой четности вторым, нагрузка выполнена в виде примыкающего к торцу отрезка волновода и окруженной поглотителем диэлектрической трубы, на выходе которой в экране с прорезью установлен зонд, перемещаемый по спирали относительно оси волновода.
