Способ трафаретной печати

Способ трафаретной печати

Иллюстрации

Показать все

Реферат

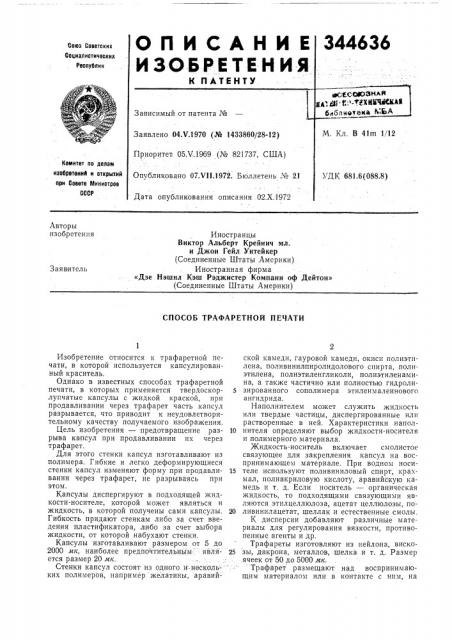

Союз Советских

Социалистических

Республик

Комитет по делам изобретений и открытий при Совете Министров

СССР

Авторы изобретения

Иностранцы

Виктор Альберт Крейнич мл. и Джон Гейл Уитейкер (Соединенные Штаты Америки) Иностранная фирма

«Дзе Нэшнл Кэш Рэджистер Компани оф Дейтон» (Соединенные Штаты Америки) Заявитель

СПОСОБ ТРАФАРЕТНОЙ ПЕЧАТИ

Изобретение относится к трафаретной печати, в которой используется капсулированный краситель.

Однако в известных способах трафаретной печати, в которых применяется твердоскорлупчатые капсулы с жидкой краской, при продавливании через трафарет часть капсул разрывается, что приводит к неудовлетворительному качеству получаемого изображения.

Цель изобретения — предотвращение разрыва капсул при продавливании их через трафарет.

Для этого стенки капсул изготавливают из полимера. Гибкие и легко деформирующиеся стенки капсул изменяют форму при продавливании через трафарет, не разрываясь при этом, Капсулы диспергируют в подходящей жидкости-носителе, которой может являться и жидкость, в которой получены сами капсулы.

Гибкость придают стенкам либо за счет введения пластификатора, либо за счет выбора жидкости, от которой набухают стенки.

Капсулы изготавливают размером от 5 до

2000 мк, наиболее предпочтительным: является размер 20 мк.

Стенки капсул состоят из одного и несколь ких полимеров, например желатины, аравийской камеди, гауровой камеди, окиси полиэтилена, поливинилпиролидолового спирта, полиэтилена, полиэтиленгликоли, полиэтиленамина, а также частично или полностью гидролизированного сополимера этиленмалеинового ангидрида.

Наполнителем может служить жидкость или твердые частицы, диспергированные или растворенные в ней. Характеристики напол10 нителя определяют выбор жидкости-носителя и полимерного материала.

Жидкость-носитель включает смолистое связующее для закрепления капсул на воспринимающем материале. При водном носи15 теле используют поливиниловый спирт, крахмал, полиакриловую кислоту, аравийскую камедь и т. д. Если носитель — органическая жидкость, то подходящими связующими являются этилцеллюлоза, ацетат целлюлозы, по20 ливинилацетат, шеллак и естественные смолы.

К дисперсии добавляют различные материалы для регулирования вязкости, противопен н ы е а ген ты и др.

Трафареты изготовляют из нейлона, виско25 зы, дакрона, металлов, шелка и т. д. Размер .ячеек от 50 до 5000 мк.

Трафарет размещают над воспринимающим материалом или в контакте с ним, на

344636

Предмет изобретения

Составитель Э. Почтарь

Техред Т. Ускова

Корректор А. Васильева

Редактор А, Купрнкова

Заказ 3550/14 Изд. И 989 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/Ь

Типография, пр. Сапунова, 2 него наносят дисперсию капсулированного проявителя, которая под давлением проникает через открытые ячейки шаблона.

Шаблон отводится от запечатанного материала, a., пр0я@ителц„на последнем подсушиваетсц.ярд,этом или при,возникновении поперечных связей в его структуре (введение альдегидов) стенки et о теряют гибкость и могут быть разорваны при,приложении давления.

Пример. Капсулы с одной, капелькой масла, имеющей средний диаметр 20 мк, получают путем эмульгирования вместе при 35—

40 С с перемешиванием в мешалке Воринга

90 г 119о-ного водного раствора желатины при рН 475, 100 г воды и 120 мл аромата соснового масла. К этой эмульсии добавляют

90 г 11%-ного водного раствора аравийской камеди с рН 4,75 и 100 г воды. 200 г воды добавляют для окончательного ражижения. Смесь медленно охлаждают до 26 С и помещают в ледяную ванну с температурой 10 С. 5 мл глутарового альдегида добавляют для затвердевания стенок капсулы.

80 ч полученной водной дисперсии капсул смешивают с 50 ч 10%-ного водного раствора поливинилового спирта и 0,05 ч антипенного агента, октанола.

Дисперсия наносится на запечатываемый материал через шаблон, высушивается, оставля я жесткие, легко лопающиеся капсулы, прикрепленные к материалу связующим веществом.

1, Способ трафаретной печати путем нанесения на воспринимающую поверхность дисl0 персии капсул со стенками из полимера, содержащих внутри жидкий наполнитель, отличающийся тем, что, с целью предотвращения разрыва капсул при продавливании через трафарет, их пластифицируют, а после окон1s чания — отверждают.

2. Способ по п. 1, отличающийся тем, что капсулы пластифицируют путем введения пластификатора в стенки капсулы.

3. Способ по п. 1, отличающийся тем, что

20 в стенку капсул вводят абсорбированную жидкость.

4. Способ по п. 1, отличающийся тем, что стенки капсул отверждают путем высушивания.

25 5. Способ по и. 1, отличающийся тем, что стенки капсул отверждают путем введения в них альдегидов.

6. Способ по и. 1, отличающийся тем, что, с целью обеспечения возможности приклеива30 ния капсул к воспринимающей поверхности, в дисперсию вводят полимерное связующее.
