Нитеподаватель кругловязальной машины для высокоэластичной нити
Иллюстрации
Показать всеРеферат

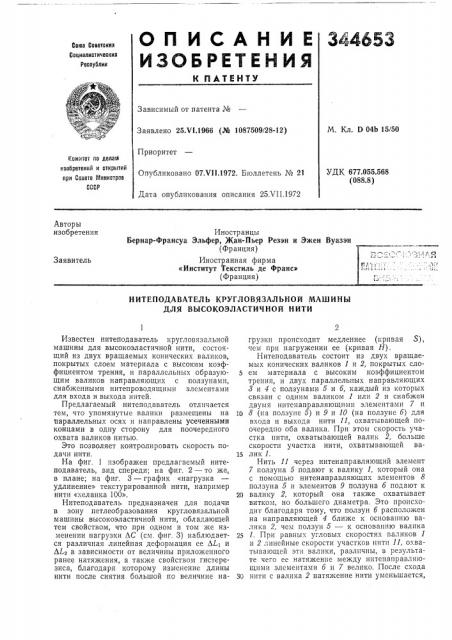

ОП ИСАНИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимый от патента №
M. Кл. D 04b 15/50
Заявлено 25.М.1966 (Xo 1087509/28-12) Приоритет
Комитет по делам изобретений и открытий при Совете Мииистрое
СССР
УДК 677.055.568 (088.8) Опубликовано 07Х11.1972. Бюллетень № 21
Дата опубликования описания 25ХП.1972
Авторы изобретения
Иностранцы
Бернар-Франсуа Эльфер, )Кан-Пьер Резэн и Эжен Вуазэн (Франция) Иностранная фирма
«Институт Текстиль де Франс» (Франция) Заявитель
НИТЕПОДАВАТЕЛЬ КРУГЛОВЯЗАЛЬНОЙ МАШИНЫ
ДЛЯ ВЫСОКОЭЛАСТИЧНОЙ НИТИ
Известен нитеподаватель кругловязальной машины для высокоэластичной нити, состоящий из двух вращаемых конических валиков, покрытых слоем материала с высоким коэффициентом трения, и параллельных образующим валиков направляющих с ползунами, снабженными нитепроводящими элементами для входа и выхода нитей.
Предлагаемый нитеподаватель отличается тем, что упомянутые валики размещены на параллельных осях и направлены усеченными концами в одну сторону для поочередного охвата валиков нитью.
Это позволяет контролировать скорость подачи нити.
На фиг, 1 изображен предлагаемый нитеподаватель, вид спереди; на фиг. 2 — то же, в плане; на фиг. 3 — график «нагрузка удлинение» текстурированной нити, например нити «хеланка 100».
Нитеподаватель предназначен для подачи в зону петлеобразования кругловязальной машины высокоэластичной нити, обладающей тем свойством, что при одном и том же изменении нагрузки ЛС (см. фиг. 3) наблюдается различная линейная деформация ее ALI u
AL> в зависимости от величины приложенного ранее натяжения, а также свойством гистерезиса, благодаря которому изменение длины нити после снятия большой по величине нагрузки происходит медленнее (кривая S) чем при нагружении ее (кривая Н).
Нитеподав атель состоит из двух вращаемых конических валиков 1 и 2, покрытых сло5 ем MBTcpHBJIG с Высоким коэффициентом трения, и двух параллельных направляющих
8 и 4 с ползунами 5 и б, каждый из которых связан с одним валиком 1 или 2 и снабжен двумя нитенаправляющимп элементами 7 и
1о 8 (на ползуне 5) и 9 и 10 (на ползуне б) для входа и выхода нити 11, охватывающей поочередно оба валика. При этом скорость участка нити, охватывающей валик 2, больше скорости участка нити, охватывающей ва15 лик 1.
Нить 11 через нитенаправляющий элемент
7 ползуна 5 подают к валику 1, который она с помощью нитенаправляющих элементов 8 ползуна 5 и элементов 9 ползуна 6 подают к
20 валику 2, который она также охватывает витком, но большего диаметра. Это происходит благодаря тому, что ползун б расположен на направляющей 4 ближе к основанию валика 2, чем ползун 5 — к основанию валика
25 1. При равных угловых скоростях валиков 1 и 2 линейные скорости участков нити 11, охватывающей эти валики, различны, в результате чего ее натяжение между нитенаправляющими элементами 6 и 7 велико. После схода
30 иити с валика 2 натяжение нити уменьшается, 344653
Предмет изобретения
4В об нп пц п а
0 2 4 б 8 !О !5 20 25 20 35
Фиг 3
Составитель А. Пинхасович
Редактор 3, Овчаренко
Техред Л. Богданова Корректор E. Зимина
Заказ 2276/6 Изд. № 971 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская паб., д. 4/5
Типография, пр. Сапунова, 2 что благоприятствует ее переработке в зоне петлеобразования, а скорость мало отличается от скорости в точке контакта с валиком
2, так как релаксация свойств нити проходит по кривой S (см, фиг. 1), что обеспечивает хороший контроль ее скорости.
Нитеподаватель кругловязальной машины для высокоэластичной нити, содержащий два конических вращаемых валика, покрытых слоем материала с высоким коэффициентом трения, и параллельные образующим валиков направляющие с ползунами, снабженными дву5 мя нитепроводящими элементами для входа и выхода нити, отличающийся тем, что, с целью контролирования скорости нитеподачи, упомянутые валики размещены на параллельных осях и направлены усеченными концами
10 в одну сторону для поочередного охвата валиков нитью.
