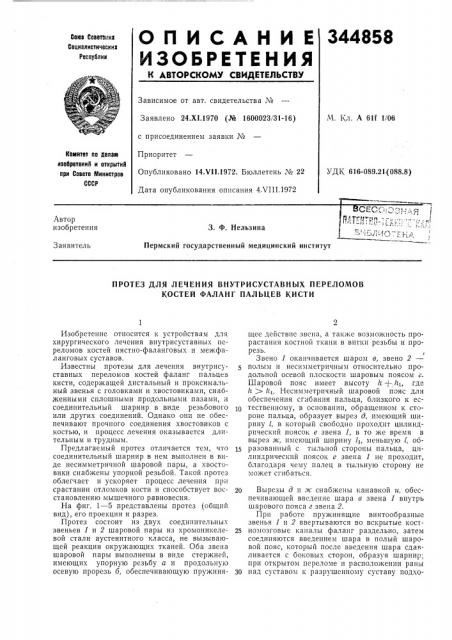

О П И С А Н И Е 344858

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советоиих

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. А 61f 1/06

Заявлено 24.Х1.1970 (№ 1600023131-16) с присоединением заявки №

Приоритет

Опубликовано 14.VII.1972. Бюллетень ¹ 22

Дата опубликования описания 4Х111.1972

Комитет по делам изобретеиий и открытий при Совете Мииистров

СССР

УДК 616-089,21(088.8) Автор изобретения

3. Ф. Нельзина

Заявитель

Пермский государственный медицинский институт

ПРОТЕЗ ДЛЯ ЛЕЧЕНИЯ ВНУТРИСУСТАВНЫХ ПЕРЕЛОМОВ

КОСТЕЙ ФАЛАНГ ПАЛЪЦЕВ КИСТИ

Изобретение относится к устройствам для хирургического лечения внутрисуставных переломов костей пястно-фаланговых и межфаланговых суставов.

Известны протезы для лечения внутрисуставных переломов костей фаланг пальцев кисти, содержащей дистальный и проксимальный звенья с головками и хвостовиками, снабженными сплошными продольными пазами, и соединительный шарнир в виде резьбового или других соединений. Однако они не обеспечивают прочного соединения хвостовиков с костью, и процесс лечения оказывается длительным и трудным.

Предлагаемый протез отличается тем, что соединительный шарнир в нем выполнен в виде несимметричной шаровой пары, а хвостовики снабжены упорной резьбой. Такой протез облегчает и ускоряет процесс лечения при срастании отломков кости и способствует восстановлению мышечного равновесия.

На фиг. 1 — 5 представлены протез (общпй вид), его проекции и разрез.

Протез состоит из двух соединительных звеньев 1 и 2 шаровой пары из хромоникелевой стали аустенитного класса, не вызывающей реакции окружающих тканей. Оба звена шаровой пары выполнены в виде стержней, имеющих упорную резьбу а и продольную осевую прорезь б, обеспечивающую пружинящее действие звена, а также возможность прорастания костной ткани в витки резьбы и прорезь.

Звено 1 оканчивается шаром в, звено 2— полым и несимметричным относительно продольной осевой плоскости шаровым поясом г.

Шаровой пояс имеет высоту h + h<, где

Й ) Й,. Несимметричный шаровой пояс для обеспечения сгибания пальца, близкого к ес10 тественному, в основании, обращенном к стороне пальца, образует вырез д, имеющий ширину l, в который свободно проходит цилиндрический поясок е звена 1, в то же время В вырез ж, имеющий ширину 1, меньшую l, оиразованный с тыльной стороны пальца, цилиндрический поясок е звена 1 не проходит, благодаря чему палец в тыльную сторону не может сгибаться.

20 Вырезы д и ж снабжены канавкой и, обеспечивающей введение шара в звена 1 внутрь шарового пояса г звена 2.

При работе пружинящие винтообразные звенья 1 и 2 ввертываются во вскрытые кост25 номозговые каналы фаланг раздельно, затем соединяются введением шара в полый шаровой пояс, который после введения шара сдавливается с боковых сторон, образуя шарнир; при открытом переломе и расположении раны

30 над суставом к разрушенному суставу подхо,344858

A

Ю2 2

A-Л

CггР 7 д и

Фиг. 5

Фиг. 4

Составитель Н. Дорогова

Редактор Л. Жаворонкова Техред 3. Тараненко

Корректор Е. Михеева

Заказ 2425/15 Изд. № 1026 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 дят непосредственно через рану, которая в необходимых случаях расширяется.

При разрушении сустава без открытой раны вблизи его делается дорзальный или тыльный поперечный разрез для литакарпального сустава и латеральный или боковой разрез для межфалангового сустава. Место для протеза освобождается удалением суставных поверхностей костей на 3 мм. Сустав вводится в разобранном виде; во вскрытый костномозговой канал фаланги — винтообразное звено полусустава. Аналогично ввертывается стержень второго звена половины сустава в костномозговой канал фаланги или пястной кости.

Часть сустава, имеющая суставную впадину — шаровой пояс, вводится в проксимальную кость сустава, а другая часть с шаровидной головкой — в дистальную для минимальной травматизации окружающих тканей.

Оба полусустава устанавливаются соотвегственно продольной оси пальца с учетом наименьшего отклонения в тыльную сторону, причем звено с шаровым поясом устанавливается вырезом ж с тыльной стороны пальца. Затем шаровидная поверхность полусустава-звена вводится в гнездо или суставную впади5 ну — шаровой пояс второй половины суставазвена и закрепляется в нем путем сдавливания. Палец фиксируется в состоянии полного разгибания ладонной гипсовой повязкой.

Предмет изобретения

Протез для лечения внутрисуставных переломов костей фаланг пальцев кисти, содержащий дистальный и проксимальный .звенья с головками и хвостовиками, снабженными

15 сплошными продольными пазами, и соединительный шарнир, отличающийся тем, что, с целью облегчения и ускорения процесса лечения при срастании отломков кости и восстановлении мышечного равновесия, соединитель20 ный шарнир в нем выполнен в виде несимметричной шаровой пары, а хвостовики снабжены упорной резьбой.
