Реферат



344862

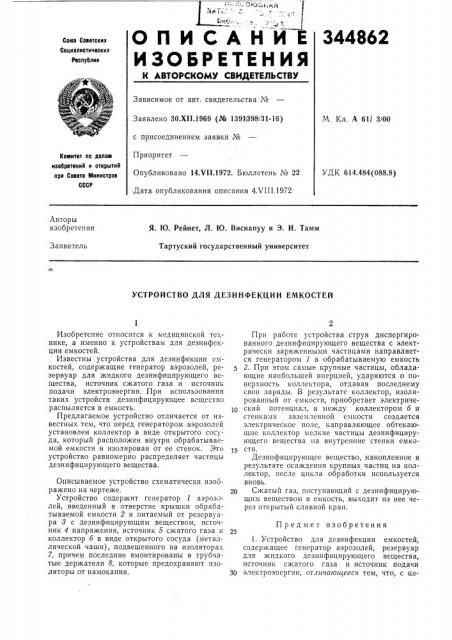

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскнз

Социалистнческнз

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.Х11.1969 (№ 1.391(398/31-16) с присоединением заявки №

Приоритет

Опубликовано 14.VII.1972. Бюллетень № 22

М. Кл. А 611 3/00

Комитет по делам изобретений н открытий прн Сосете Мннистрое

СССР

УДК 614.484(088.8) Дата опубликования описания 4ХП1.1972

Авторы изобретения

Я. Ю. Рейнет, Л. Ю. Виснапуу и Э. И. Тамм

Тартуский государственный университет

Заявитель

УСТРОЙСТВО ДЛЯ ДЕЗИНФЕКЦИИ ЕМКОСТЕЙ

Изобретение относится к медицинской технике, а именно к устройствам для дезинфекции емкостей.

Известны устройства для дезинфекции емкостей, содержащие генератор аэрозолей, резервуар для жидкого дезинфицирующего вещества, источник сжатого газа и источник подачи электроэнергии. При использовании таких устройств дезинфицирующее вещество распыляется в емкость.

Предлагаемое устройство отличается от известных тем, что перед генератором аэрозолей установлен коллектор в виде открытого сосуда, который расположен внутри обрабатываемой емкости и изолирован от ее стенок. Это устройство равномерно распределяет частицы дезинфицирующего вещества.

Описываемое устройство схематически изображено на чертеже.

Устройство содержит генератор 1 аэрозолей, введенный в отверстие крышки оораоатываемой емкости 2 и питаемый от резервуара 8 с дезинфицирующим веществом, источник 4 напряжения, источник 5 сжатого газа и коллектор б в виде открытого сосуда (металлической чаши), подвешенного на изоляторах

7, причем последние вмонтированы в трубчатые держатели 8, которые предохраняют изоляторы от намокания.

При работе устройства струя диспергированного дезинфицирующего вещества с электрически заряженными частицами направляется генератором 1 в обрабатываемую емкость

2. При этом самые крупные частицы, обладающие наибольшей инерцией, ударяются о поверхность коллектора, отдавая последнему свои заряды. В результате коллектор, изолированный от емкости, приобретает электриче10 ский потенциал, и между коллектором б и стенками заземленной емкости создается электрическое поле, направляющее обтекающие коллектор мелкие частицы дезинфицирующего вещества на внутренние стенки емко15 сти.

Дезинфицирующее вещество, накопленное в результате осаждения крупных частиц на коллектор, после цикла обработки используется вновь.

2р Сжатый газ, поступающий с дезинфицирующим веществом в емкость, выходит из нее через открытый сливной кран.

П р ед м ет изобретения

1. Устройство для дезинфекции емкостей, содержащее генератор аэрозолей, резервуар для жидкого дезинфицирующего вещества, источник сжатого газа и источник подачи

30 электроэнергии, отличаюи1ееся тем, что, с це!

344862"

Составитель Н. Дорогова

Редактор Л. Жаворонкова Техред 3. Тараиенко

Корректор Т,. Гревцова

Заказ 2425/17 Изд. № 1026. Тираж 406. Подписное

ЦНИИПИ Комитата по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб„д. 4/5, Т ипография, пр. Сапунова, 2

3, лью равномерности распределения частиц дезинфицирующего вещества, перед генератором аэрозолей установлен коллектор, выполненный в виде- открытого сосуда; который расположен внутри обрабатываемой емкости и изолирован от ее стенок.
