Трансформатор колебаний
Иллюстрации
Реферат
3449ÎÎ

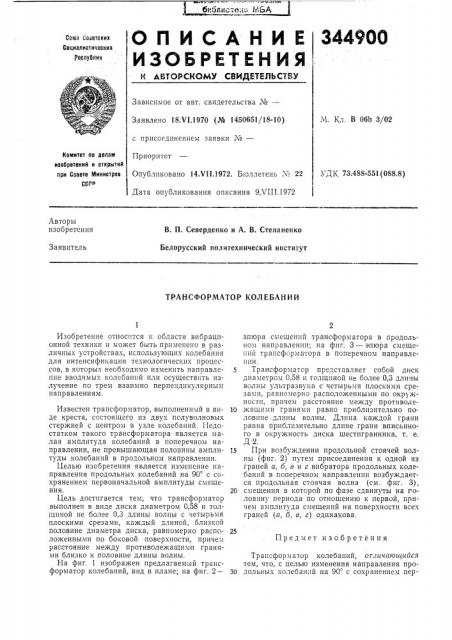

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
СсВЗ Ссветскик
Социалистинескик
Республик
Зависимое от авт. свидетельства №вЂ”.Ч. Кл. В 06Ь 3/02
Заявлено 18.VI.1970 (№ 1450651/18-10) с присоединением заявки ¹â€”
Приоритет
Опубликовано 14Х11.1972. Бюллетень ¹ 22
Дата опубликования описания 9 VIII.1972
Комитет по делам изобретений и открытий при Совете Министров
ССРо
УДК 73 488-551(088.8) Авторы изобретения
В. П. Северденко и A. В. Степаненко
Белорусский политехнический институт
Заявитель
ТРАНСФОРМАТОР КОЛЕБАНИЙ
Изобретение относится к области вибрационной техники и может быть применено в различных устройствах, использующих колебания для интенсификации технологических процессов, в которых необходимо изменить направление вводимых колебаний или осуществить излучение по трем взаимно перпендикулярным направлениям.
Известен трансформатор, выполненный в виде креста, состоящего из двух полуволновых стержней с центром в узле колебаний. Недостатком такого трансформатора является малая амплитуда колебаний в поперечном направлении, не превышающая половины амплитуды колебаний в продольном направлении.
Целью изобретения является изменение направления продольных колебаний на 90 с сохранением первоначальной амплитуды смещения.
Цель достигается тем, что трансформатор выполнен в виде диска диаметром 0,58 и толщиной не более 0,3 длины волны с четырьмя плоскими срезами, каждый длиной, близкой половине диаметра диска, равномерно расположенными по боковой- поверхности, причем расстояние между противолежащими гранями близко к половине длины волны.
На фиг. 1 изображен предлагаемый трансформатор колебаний, вид в плане; на фиг. 2— эпюра смещений трансформатора в продольном направлении; на фиг. 3 — эпюра смещений трансформатора в поперечном направлении.
5 Трансформатор представляет собой диск диаметром 0.58 и толщиной не более 0,3 длины волны ультразвука с четырьмя плоскими срезами, равномерно расположенными по окр)жности, причем расстояние между противоле10 жащими гранями равно приблизительно половине длины волны. Длина каждой грани равна приблизительно длине грани вписанного в окружность диска шестигранника, т. е.
Д 2.
15 При возбуждении продольной стоячей волны (фиг. 2) путем присоединения к одной из граней а, б, в и г вибратора продольных колебаний в поперечном направлении возбуждается продольная стоячая волна (см. фиг. 3), 20 смещения в которой по фазе сдвинуты на головину периода по отношению к первой, причем амплитуда смещений на поверхности всех граней (а, б, в, г) одинакова.
Предмет изобретения
Трансформатор колебаний, от.ш чающий ся тем, что, с целью изменения направления про30 дольных колебан iй на 90 с сохранением пер344900
ЖРа 5
Составитель T. Терехова
Техред Л. Куклина
Корректор Т, Гревцова
Редактор Т. Ларина
Заказ 2402/5 Изд. № 995 Тирам< 406 Подписное
ЦНИИПИ Комитета Ilo делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 вонача.тьной амплит rpbI смещения, оН BbliI0.7нен в виде диска диаметром 0,58 и толщиной не более 0,3 длины волны с четырьмя плоскими срезами, каждый длиной, близкой ползвине диаметра диска, равномерно расположенными по боковой поверхности, причем расстояние между противолежащими гранями близко и половине длины волны.
