Реферат

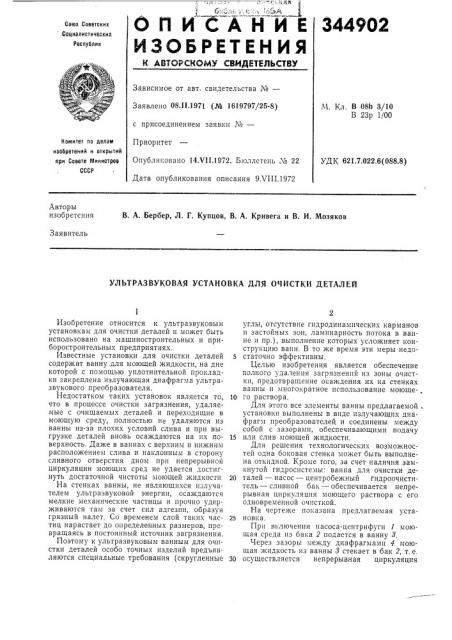

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

М. Кл. В 08b 3/10

В 23р 1/00

Заявлено 08.II.1971 (М 1619797/25-8) с присоединением заявки ¹â€”

Приоритет

Опубликовано 14.И1.1972. Бюллетень № 22

Дата опубликования описания 9.VIII.1972

Комитет ло делам изобретений и OTKpblTMH лри Совете Министров

СССР

УДК 621.7,022.6(088.8) Авторы изобретения

В. А. Бербер, Л. Г. Купцов, В. А. Кривега и В. И. Мозякоз

Заявитель

УЛЬТРАЗВУКОВАЯ УСТАНОВКА ДЛЯ ОЧИСТКИ ДЕТАЛЕЙ

Изобретение относится к ультразвуковым установкам для очистки деталей и может быть использовано на машиностроительных и приборостроительных предприятиях.

Известные установки для очистки деталей содержат ванну для моющей жидкости, на дне которой с помощью уплотнительной прокладки закреплена излучающая диафрагма ультразвукового преобразователя.

Недостатком таких установок является то, что в процессе очистки загрязнения, удаляемые с очищаемых деталей и переходящие в моющую среду, полностью не удаляются из ванны из-за плохих условий слива и при выгрузке деталей вновь осаждаются на их поверхность. Даже в ваннах с верхним и нижним расположением слива и наклонным в сторону сливного отверстия дном при непрерывной циркуляции моющих сред не удается достигнуть достаточной чистоты моющей жидкости

На стенках ванны, не являющихся излучателем ультразвуковой энергии, осаждаются мелкие механические частицы и прочно удерживаются там за счет сил адгезпи, образуя грязный налет. Со временем слой таких частиц нарастает до определенных размеров, превращаясь в постоянный источник загрязнения.

Поэтому к ультразвуковым ванным для очистки деталей особо точных изделий предъявляются специальные требования (скругленные углы, отсутствие гидродинамических карманов и застойных зон, ламинарность потока в ванне и пр.), выполнение которых усложняет конструкцию ванн. В то же время эти меры недо5 статочно эффективны.

Целью изобретения является обеспечение полного удаления загрязнений из зоны очистки, предотвращение осаждения их на стенках ванны и многократное использование моюще10 го раствора.

Для этого все элементы ванны предлагаемой . установки выполнены в виде излучающих диафрагм преобразователей и соединены между собой с зазорами, обеспечивающими подачу

15 или слив моющей жидкости.

Для решения технологических возможностей одна боковая стенка может быть выполнена откидной. Кроме того, за счет наличия замкнутой гидросистемы: ванна для очистки де20 та.чей — насос — центробежный гидроочиститель — сливной бак — обеспечивается непрерывная циркуляция моющего раствора с его одновременной очисткой.

На чертеже показана предлагаемая уста25 новка.

При вк.чючении насоса-центрифуги 1 моющая среда из бака 2 подается в ванну 8.

Через зазоры между диафрагмами 4 моющая жидкость из ванны 3 стекает в бак 2, т. е.

З0 осуществляется непрерывная циркуляция

344902

Предмет изобретения

Составитель Т. Казинова

Техред Л. Куклина Корректор T. Гревцова

Редактор Е, Братчикова

Заказ 2402j7 Изд, Мю 998 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытии при Совете Министров СССР

Москва, К-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 моющей жидкости. При этом рабочая жидкость с взвешенными в ней загрязнениями, удаленными с поверхности очищаемых деталей, сливается по всему контуру ванны, именно из тех зон, которые в других конструкциях ванн являются застойными. Душирование деталей производится при открытой стенке 5 и выключенных ви бр атор ах.

При подаче моющего раствора в ванну насос-центрифуга осуществляет одновременно

его очистку. Производительность насоса-центрифуги 1 обеспечивает заполнение ванны 8 и, как минимум, 3 — 5-кратную замену раствора в ванне за время промывки деталей. Кран позволяет переключать поток моющей жидкости к душу (на чертеже не показан).

Ультразвуковая установка для очистки деталей с озвучиваемой ультразвуковыми плоскими излучателями рабочей ванной, помещенной внутри сливного бака, отличающаяся тем, 10 что, с целью улучшения условий очистки, все элементы ванны выполнены в виде излучающих диафрагм преобразователей и соединены между собой с зазорами, обеспечивающими подачу или слив моющей жидкости.
