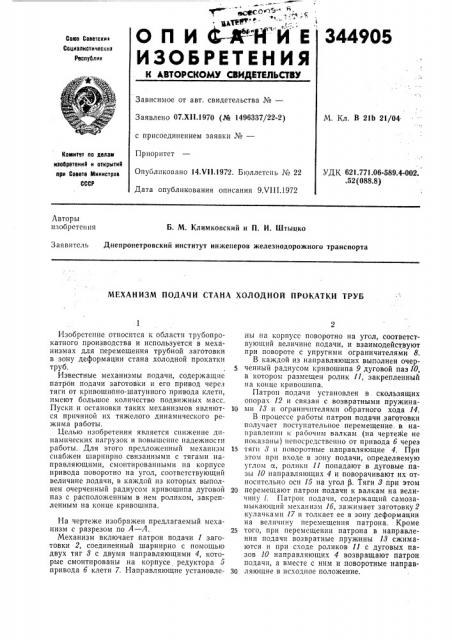

се """ .".;,, 4-№№Г- Н" И Е

ОПИ

ИЗОБРЕТЕНИЯ

344905

Союв Советскии

Социелистическил

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №вЂ”

М. Кл. В 21Ь 21/04.

Заявлено 07.XII.1970 (№ 1496337/22-2) с присоединением заявки №вЂ”

Приоритет

Опубликовано 14.VII,1972. Бюллетень № 22

Дата опубликования описания 9.VI I I.1972

Комитет ло делом ивобрвтеиий и открытиА ори Совете NIMHMcTpOs

СССР

УД К 621.771.06-589.4-002. .52 (088.8) Авторы изобретения

Б. M. Климковский и П. И. Штьщко

Заявитель Днепропетровский институт инженеров железнодорожного транспорта

МЕХАНИЗМ ПОДАЧИ СТАНА ХОЛОДНОЙ ПРОКАТКИ ТРУБ

Изобретение относится к области трубопрокатного производства и используется в механизмах для перемещения трубной заготовки в зону деформации стана холодной прокатки труб.

Известные механизмы подачи, содержащие патрон подачи заготовки и его привод через тяги от кривошипно-шатунного привода клети, имеют большое количество подвижных масс.

Пуски и остановки таких механизмов являются причиной их тяжелого динамического режима работы.

Целью изобретения является снижение динамических нагрузок и повышение надежносги работы. Для этого предложенный механизм снабжен шарнирно связанными с тягами направляющими, смонтированными на корпусе привода поворотно на угол, соответствующий величине подачи, в каждой из которых выполнен очерченный радиусом кривошипа дуговой паз с расположенным в нем роликом, закрепленным на конце кривошипа.

На чертеже изображен предлагаемый механизм .с разрезом по А — А.

Механизм включает патрон подачи 1 заготовки 2, соединенный шарнирно с помощью двух тяг 3 с двумя направляющими 4, которые смонтированы на корпусе редуктора 5 привода б клети 7. Направляющие установлены на корпусе поворотно на угол, соответствующий величине подачи, и взаимодействуют при повороте с упругими ограничителями 8.

В каждой из направляющих выполнен очерченный радиусом кривошипа 9 дуговой паз 10, в котором размещен ролик 11, закрепленный на конце кривошипа.

Патрон подачи установлен в . скользящих опорах 12 и связан с возвратными пружина1о ми 13 и ограничителями обратного хода 14.

В процессе работы патрон подачи заготовки получает поступательное перемещение, в направлении к рабочим валкам (на чертеже не показаны) непосредственно от привода б через

15 тяги 3 н поворотные направляющие 4. При этом прп входе в зону подачи, определяемую углом а, ролики 11 попадают в дуговые пазы 10 направляющих 4 и поворачивают их относительно оси 15 на угол р, Тяги 3 при этом

20 перемещают патрон подачи к валкам на величину 1. Патрон подачи, содержащий самозамыкающнй меxàíèçì 1б, зажимает заготовку2 кулачками 17 и толкает ее в зону деформации на величину перемещения патрона. Кроме

2s того, при перемещении патрона в направлении подачи возвратные пружины 13 сжимаются и при сходе роликов 11 с дуговых пазов 10 направляющих 4 возвращают патрон подачи, а вместе с ним и поворотные направ30 ляющие в исходное положение.

Предмет изобретения

Составитель H. Ларина

Техред Л. Куклина

Редактор Е. Братчикова

Корректор Т. Гревцова

Заказ 2402/9 Изд. № 998 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 71(-35, Раушская наб., д. 4/5

Типография, нр. Сапунова, 2

При обратном ходе кулачки 17 перемещаются в сторону большого конуса и освобождают заготовку. Величина обратного перемещения патрона, определяющая величину подачи, регулируется установкой ограничителей 14 обратного хода и патрона, Стенки дугового паза 10 поворотных направляющих 4 в месте входа роликов 11 в паз описаны кривыми переменного радиуса, обеспечивающего безударное вписывание ролика во всем диапазоне подач от нуля до 30 им.

Поворот направляющих под действием сил инерции при отходе патрона в исходное положение ограничивается упругими ограничителями 8.

При прокатке заготовка удерживается в патроне поворотного механизма, при ее обратном перемещении заготовка удерживается патроном подачи, находившимся в исходном положении.

Механизм подачи стана холодной прокатки труб, включающий патрон подачи заготовки и его привод через тяги от кривошипно-шатунного привода клети, отличающийся тем, что, 10 с целью снижения динамических нагрузок и повышения надежности работы, он снабжен шарнирно связанными,с тягами направляющими, смонтированными на корпусе привода поворотно на угол, соответствующий величине

15 подачи, в каждой из которых выполнен очерченный радиусом кривошипа дуговой паз с расположенным в нем роликом, закрепленным на конце кривошипа.
