344932

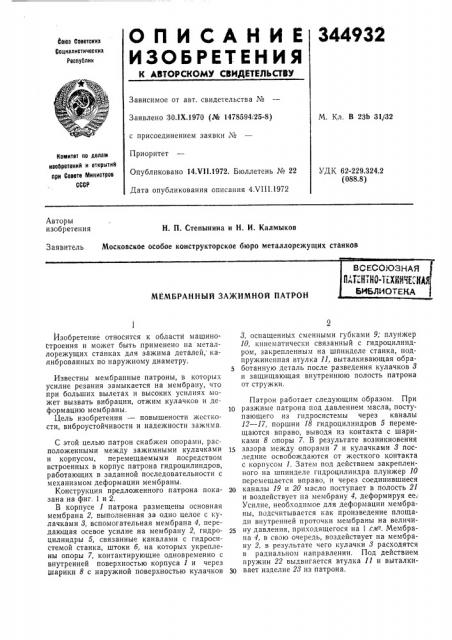

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сома Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено .ЗО.IX.1970 (№ 1478594, 25-8) с присоединением заявки №

Приоритет

Опубликовано 14.VII.1972. Бюллетень № 22

Дата опубликования описания 4.VIII.1972

М. Кл. В 2.3b 31 32

Комитет по делам наобрвтеннй и открытий при Совете Министров

СССР

УДК 62-229.324.2 (088.8) Авторы изобретения

Н. П. Степынина и Н. И. Калмыков

Московское особое конструкторское бюро металлорежущих станков

Заявитель

ВСЕСОЮЗНАЯ

М. НИц-1)Цащдц, бИЬЛИОТЕКД

МЕМБРАННЫИ ЗАЖИМНОй ПАТРОН

Изобретение относится к области машиностроения и может быть применено на металлорежущих станках для зажима деталеи, калиброванных по наружному диаметру.

Известны мембранные патроны, в которых усилие резания замыкается на мембрану, что при больших вылетах и высоких усилиях может вызвать вибрации, отжим кулачков и деформацию мембраны.

Цель изобретения — повышености жесткости, виброустойчивости и надежности зажима.

С этой целью патрон снабжен опорами, расположенными между зажимными кулачками и корпусом, перемещаемыми посредством встроенных в корпус патрона гидроцилиндров, работающих в заданной последовательности с механизмом деформации мембраны.

Конструкция предложенного патрона показана на фиг. 1 и 2.

В корпусе 1 патрона размещены основная мембрана 2, выполненная за одно целое с кулачками 8, вспомогательная мембрана 4, передающая осевое усилие на мембрану 2, гидроцилиндры 5, связанные каналами с гидросистемой станка, штоки б, на которых укреплены опоры 7, контактирующие одновременно с внутренней поверхностью корпуса 1 и через шарики 8 с наружной поверхностью кулачков

3, оснащенных сменными губками 9; плунжер

10, кинематически связанный с гидроцилиндром, закрепленным на шпинделе станка, подпружиненная втулка 11, выталкивающая обработанную деталь после разведения кулачков 8 и защищающая внутреннюю полость патрона от стружки.

Патрон работает следующим образом. При

1О разжиме патрона под давлением масла, поступающего из гидросистемы через каналы

12 — 17, поршни 18 гидроцилиндров 5 перемещаются вправо, выводя из контакта с шариками 8 опоры 7. В результате возникновения

15 зазора между опорами 7 и кулачками 8 последние освобождаются от жесткого контакта с корпусом I. Затем под действием закрепленного на шпинделе гидроцнлиндра плунжер 10 перемещается вправо, и через соединившиеся каналы 19 и 20 масло поступает в полость 21 и воздействует на мембрану 4, деформируя ее:

Усилие, необходимое для деформации мембраны, подсчитывается как произведение площади внутренней проточки мембраны на величи25 ну давления, приходящегося на 1 сл-". Мевтбрана 4, в свою очередь, воздействует на мембрану 2, в результате чего кулачки 8 расходятся в радиальном направлении. Под действием пружин 22 выдвигается втулка 11 и выталкичо вает изделие 28 из патрона.

344932

При зажиме изделия 28 гидравлическое давление отключается, мембраны 2 и 4 возвращаются в исходное положение, масло под воздействием мембраны 4 сливается из полости 21 в гидросистему, и кулачки 8 центрируют и зажимают изделие 28. Затем плунжер 10 отводится влево, соединяются каналы 18 и 14, пружины 24 перемещают поршни 18 влево, масло через каналы 17, 1б, 15, 14, 18 сливается в гидросистему. Опоры 7 через шарики 8 фиксируют кулачки 8 на корпусе 1; образуется натяг, зависящий от усилия пружин 24 и угла наклона конической поверхности опор 7.

Предмет изобретения

Мембранный зажимной патрон для закрепления калиброванных по диаметру деталей с

5 мембраной, несущей зажимные кулачки, и гидрофицированным механизмом деформации мембраны, отличающийся тем, что, с целью повышения жесткости, виброустойчивости и надежности зажима, он снабжен опорами, раз10 мещенными между корпусом патрона и зажимными кулачками, перемещаемыми посредством встроенных в корпус патрона гидроцилиндров, работающих в заданной последовательности с механизмом деформации мембраны.

344932
