Цилиндр червячного пресс.л
Патент 345004
Авторы
Классы МПК
Цилиндр червячного пресс.л
Иллюстрации
Реферат

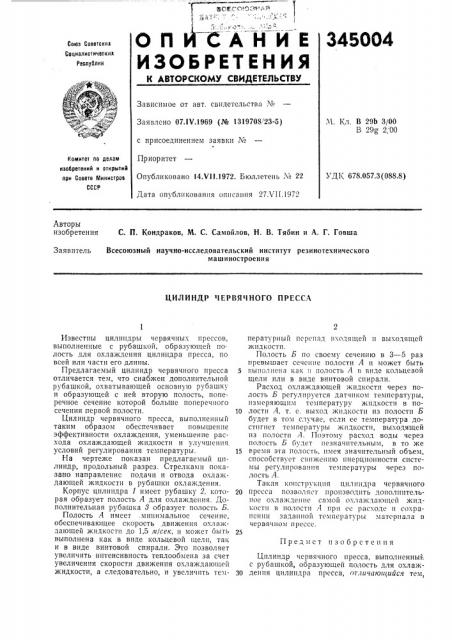

345004
Союз Гговетскив
Сопиалистическнк
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф
Зависимое от авт. свидетельства ¹
М. Кл. В 29Ь 3/00
29ь 2 00
Заявлено 07.IV.1969 (№ 1319708. 23-5) с присоединением заявки М
Приоритет
Нотлитет по делам изооретений и открытиЯ при Совете Министров
СССР
УДК 678.057.3(088.8) Опубликовано 14.Vll.1972. Бюллетень ¹ 22
Дата опубликования описания 27Х11.1972
Авторы изобретения
С. П. Кондраков, М. С. Самойлов, Н. В. Тябин и А. Г. Говша
Заявитель Всесоюзный научно-исследовательский институт резинотехнического машиностроения
ЦИЛИНДГ ЧН ВЯЧНОГО ПРБССА
Предмет изобретения
Известны цилиндры червячных прессов, выполненные с рубашкой, образующей по. лость для охлаждения цилиндра пресса, по всей или части его длины.
Предлагаемый цилиндр червячного пресса отличается тем, что снабжен дополнительной рубашкой, охватывающей основную рубашку и образующей с ней вторую полость, поперечное сечение которой больше поперечного сечения первой полости.
Цилиндр червячного пресса, выполненный таким образом обеспечивает повышение эффективности охлаждения, уменьшение расхода охлаждающей жидкости и улучшения условий регулирования температуры.
На чертеже показан предлагаемый цилиндр, продольный разрез. Стрелками показано направление подачи и отвода охлаждающей жидкости в рубашки охлаждения.
Корпус цилиндра 1 имеет рубашку 2, которая образует полость Л для охлаждения. Дополнительная рубашка т образует полость Б.
Полость Л имеет . минимальное сечение, обеспечивающее скорость движения охлаждающей жидкости до 1,5 лт/еек, и может быть выполнена как в виде кольцевой щели, так и в виде винтовой спирали. Это позволяет увеличить интенсивность теплообмена за счет увеличения скорости движения охлаждающей жидкости, а следовательно, и увеличить температурный перепад входящей и выходящей жидкости.
Полость Б по своему сечению в 3 — 5 раз превышает сечение полости Л и может быть
5 гыполнена как и полость Л в виде кольцевой щели или в виде винтовой спирали.
Расход охлаждающей жидкости через полость Б регулируется датчиком темпсратуры, измеряющим температуру жидкости в по10 лости Л, т. с. выход жидкости из полости Б будет в том случае, если ее температура достигнет температуры жидкости, выходящей из полости Л. Поэтому расход воды через полость Б будет незначительным, в то же
15 время эта полость, имея значительный объем, способствует снижению инерционности системы регулирования температуры через полость Л.
Такая констр1 кцII!I цилиндра червячного
20 пресса позволял производить дополнительное охлаждение самой охлаждающей жидкости в полости Л IIpII ес р<1сходс и сохранении заданной температуры материала в червячном прессе.
Цилиндр червячного пресса, выполHåíHûI.. с рубашкой, образующей полость для охлаж30 дения цилиндра пресса, от.гачающийся тем, 345004
Составитель А. Кузнецов
Текрсд 3. Тараненко
Редактор Л. Левина
Корректор Л. Бадылама
Заказ 2290 14 11зд ¹ 1008 Тираж 406 Подписное
Ц(-1И14ПИ Комитета по делам изобретений и открытий прп Совете Министров СССР
Москва, %-35, Раушская наб., д. 4, 5
Типография, пр. Сапунова, 2 что, с целью повышения эффективности охлаждения, уменьшения расхода охлаждающей жидкости и улучшения условий регулирования температуры, цилиндр снабжен дополн и тельной рубашкой, охватывающей Основную рубашку и образующей с ней вторую полость, поперечное сечение которой больше поперечного сечения первой полости.
