Реферат



3пт. гг:; —, 3,, 7 х к с

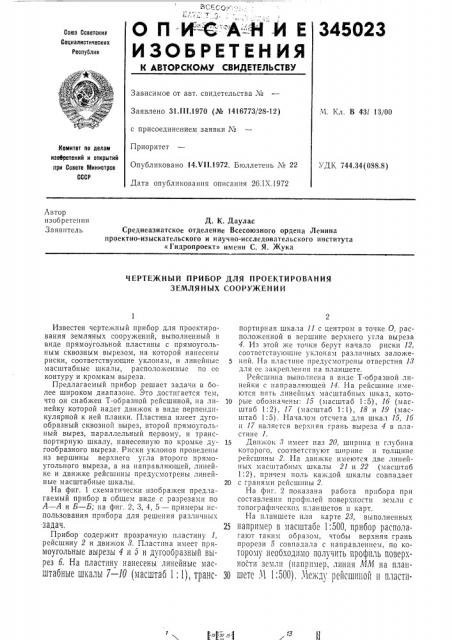

ИЗОБРЕТЕНИЯ к,!

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства чо

Заявлено 31.111.1970 (№ 1416773/28-12) с присоединением заявки М

Приоритет

Опубликовано 14 к711.1972. Бюллетень М 22

Дата опубликования описания 2б.IX.1972

М. Кл. В 431 13/00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 744.34(088,8) Автор изобретения

Заявитель

Д. К. Даулас

Среднеазиатское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института

«Гидропроект» имени С. Я. Жука т1ЕРТЕЖНЫИ ПРИБОР ДЛЯ ПРОЕКТИРОВАНИЯ

ЗЕМЛЯНЫХ СООРУЖЕНИИ штабные шкалы 7 — 10 (масштаб 1:1), транс- тп шетс лс 1:500). Между рейсшпппй и пластп.

Известен чертежный прибор для проектирования земляных сооружений, выполненный в виде прямоугольной пластины с прямоугольным сквозным вырезом, на которой нанесены риски, соответствующие уклонам, и линейные масштабные шкалы, расположенные по ее контуру и кромкам выреза.

Предлагаемый прибор решает задачи в более широком диапазоне. Это достигается тем, что он снабжен Т-образной рейсшиной, на линейку которой надет движок в виде перпендикулярной к ней планки. Пластина имеет дугообразный сквозной вырез, второй прямоугольный вырез, параллельный первому, и транспортирную шкалу, нанесенную по кромке дугообразного выреза. Риски уклонов проведены из вершины верхнего угла второго прямоугольного выреза, а на направляющей, линейке и движке рейсшины предусмотрены линейные масштабные шкалы.

На фиг. 1 схематически изображен предлагаемый прибор в общем виде с разрезами по

А — А и Б — Б; на фиг. 2, 3, 4, 5 — примеры использования прибора для решения различных задач, Прибор содержит прозрачную пластину 1, рейсшину 2 и движок 8. Пластина имеет прямоугольные вырезы 4 и д и дугообразный вырез б. На пластину нанесены линейные маспортирная шкала 11 с центром в точке О, расположенной в вершине верхнего угла выреза

4. Из этой же точки берут начало риски 12, соответствующие уклонам различных заложе5 нпй. На пластине предусмотрены отверстия 18 для ее закрепления на планшете.

Рейсшина выполнена в виде Т-образной линейки с направляющей 14. На рейсшине имеются пять линейных масштабных шкал, кото10 рые обозначены: 15 (масштаб 1:5), 1б (масштаб 1:2), 17 (масштаб 1: 1), 18 и 19 (масштаб 1:5). Началом отсчета для шкал 15, 16 и 17 является верхняя грань выреза 4 в пластине 1.

15 Движок 8 имеет паз 20, ширина и глубина которого, соответствуют ширине и толщине рейсшины 2. На движке имеются две линейных масштабных шкалы 21 и 22 (масштаб

1:2), причем ноль каждой шкалы совпадает

20 с гранями рейсшины 2.

На фиг. 2 показана работа прибора при составлении профилей поверхности земли с топографически i планшетов и карт.

На планшете или карте 28, выполненных

25 например в масштабе 1:500, прибор располагают таким образом, чтобы верхняя грань прорези 5 совпадала с направлением, по которому необходимо получить профиль поверхности земли (например, линия ИЛЬ на план345023

345 D2i3

2> ной помещают лист бумаги 24 так, чтобы не закрывалась шкала 9. Передвигая рейсшину, совмещают грань шкалы 15 с точкой пересечения грани шкалы 9 с одной из горизонталей на планшете, например 405.00.

На бумаге ставят точку А, например против нуля шкалы 15 (можно эту точку выбрать и против 10,20 и так далее на шкале 15). Эта точка и является началом профиля и отметкой 405.00 на профиле. Перемещая движок до совмещения грани шкалы 21 с точкой А проводим прямую линию AN, которую принимают за начало отсчета отметок поверхности земли.

Ниже линии АУ проводят две линии, параллельные ей — для удобства записи отметок и расстояний. Затем перемещают рейсшину до совмещения грани шкалы 15 с точкой пересечения грани шкалы 9 с другой горизонталью на планшете, например 407.50. Между данной отметкой и предыдущей превышение составляет 407, 50 — 405, 00=2,5, Поэтому перемещают движок от нулевой точки на шкале 15 вверх до деления на этой шкале 2,5 мм, что соответствует 2,5 м в натуре.

На пересечении граней шкал 5 и 21 на бумаге отмечают точку В, которая и является отметкой 407,50 на профиле. От точки В проводят линию по грани шкалы 15 до пересечения с линией AN, отмечают точку В и у этой точки ставят отметку 407,50.

По шкале 9 измеряют расстояния между точками пересечения грани шкалы 9 и горизонталями (в данном случае 405.00 и 407,50), которое записывают на линии AN между точками А и В.

Повторяя указанные операции, получают для направления ММ (на планшете) — соответствующий профиль поверхности земли путем соединения полученных точек ABCD... и так далее. благодаря чему и осуществляется переход от масштаба 1:500 к масштабу 1:200.

Для обеспечения перехода из масштаба в масштаб в высотном отношении, соответствен5 но используют шкалу 1б с масштабом 1:2.

Работа с прибором при нанесении откосов в профиле показана на фиг. 4, где а — работы при нанесении откосов выемки, б — при нанесении откосов насыпи. Работу производят при

10 помощи одной лишь пластины 1.

На лист бумаги с нанесенным профилем поверхности земли и площадкой 25 земляного сооружения, откосы которого нужно нанести, располагают пластину 1 так, чтобы ее про15 резь 4 была параллельна основанию профиля, а точка О (центр транспортирной шкалы) совпадала с краем площадки, обозначенным точкой P.

На пересечении грани дугообразного выре20 за б с риской 12, на которой отмечен заданный откос, например риской 1:1, через прорезь на бумаге ставят точку P . Затем сдвигают пластину 1 и соединяют точки P и P линией. Линия PP и являются требуемой ли25 нией откоса.

На фиг. 5 показана работа прибора при нанесении контуров откоса земляных сооружений в плане масштаба 1:500.

На планшете или карте 28 с нанесенными

30 границами площадки L — L земляного сооружения, контуры откосов которых необходимо определить, прибор в сборе устанавливают таким образом, чтобы линия ОО на прорези

4 совпадала с линией ЛЧЧ на планшете или

35 карте. Эта линия обычно перпендикулярна к кон тур у. площадки.

Совмещают точку О пластины с точкой Q пересечения линии NN с линией L — L (контур сооружения). Рейсшину передвигают так, что40 бы грань шкалы 15 совпадала с точкой О, затем устанавливают движок 8 на деление шка345023 ным вырезом, на которой нанесены риски, соответствующие уклонам, и линейные масштабные шкалы, расположенные по ее контуру и кромкам ее выреза, отличающийся тем, что, с целью расширения диапазона решаемых задач, он снабжен Т-образной рейсшиной, на линейку которой надет движок в виде перпендикулярной к ней планки; пластина имеет дугообразный сквозной вырез, второй прямоугольный вырез, параллельный первому, и транспортирную шкалу, нанесенную по кромке дугообразного выреза; риски уклонов про5 ведены из вершины верхнего угла второго прямоугольного выреза, а на направляющей, линейке и движке рейсшины предусмотрены линейные масштабные шкалы.

345023 м аппп
