34505I

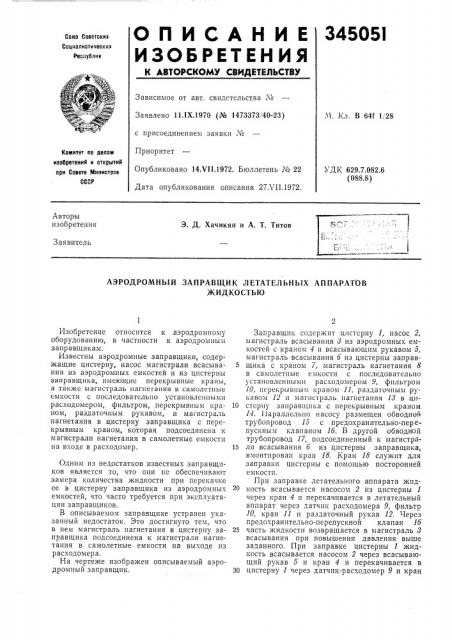

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскид

Социалистическим

Республик

Зависимое от авт. свидетельства ¹

Заявлено 11.1Х.1970 (№ 1473373 40-23) с присоединением заявки ¹

Приоритет

Опубликовано 14Х11.1972. Бюллетень № 22

Дата опубликования описания 27Х1I 1972..Ч. Кл. В 64f 1, 28

Комитет по делам изобретеиий и открытий при Спеете Мииистрсе

СССР

УДК 629.7.082.6 (088.8) Авторы изобретения

Э. Д. Хачикян и А. T. Титов

Заявитель

АЭРОДРОМНЫЙ ЗАПРАВЩИК ЛЕТАТЕЛЬНЫХ АППАРАТОВ

ЖИДКОСТЬЮ

Изобретение относится к аэродромному оборудованию, в частности к аэродромным заправщикам.

Известны аэродромные заправщики, содержащие цистерну, насос магистрали всасывания из аэродромных емкостей и из цистерны заправщика, имеющие перекрывные краны, а также магистраль нагнегания в самолетные емкости с последовательно установленными расходомером, фильтром, перекрывным краном, раздаточным рукавом, и магистраль нагнетания в цистерну заправщика с перекрывным краном, которая подсоединена к магистрали нагнетания в самолетные емкости на входе в расходомер.

Одним из недостатков известных заправщиков является то, что они не обеспечивают замера количества жидкости при перекачке ее в цистерну заправщика из аэродромных емкостей, что часто требуется при эксплуатации заправщиков.

В описываемом заправщике устранен указанный недостаток. Это достигнуто тем, что в нем магистраль нагнетания в цистерну заправщика подсоединена к магистрали нагнетания в самолетные емкости на выходе из расходомера.

На чертеже изображен описываемый аэродромный заправщик.

Заправщик содержит цистерну 1, насос 2, магистраль всасывания 8 из аэродромных емкостей с краном 4 и всасывающим рукавом 5, магистраль всасывания 6 из цистерны заправщика с краном 7, магистраль нагнетания 8 в самолетные емкости с последовательно установленными pBcxogoil1ep01! 9, фильтром

10, перекрывным краном 11, раздаточным рукавом 12 и магистраль нагнетания 18 в ци10 стерну заправщика с перекрывным краном

14. Параллельно насосу размещен обводной трубопровод 15 с предохранительно-перепускным клапаном 16. В другой обводной трубопровод 17, подсоединенный к магистра15 ли всасывания 6 из цистерны заправщика, вмонтирован кран 18. Кран 18 служит для заправки цистерны с помощью посторонней емкости.

При заправке летательного аппарата жидкость всасывается насосом 2 из цистерны 1 через кран 4 и перекачивается в летательный аппарат через датчик расходомера 9, фильтр

10, кран 11 и раздаточный рукав 12. Через предохранительно-перепускной клапан 16

25 часть жидкости возвращается в магистраль 8 всасывания при повышении давления выше заданного. При заправке цистерны 1 жидкость всасывается насосом 2 через всасывающий рукав 5 и кран 4 и перекачивается в

30 цистерну 1 через датчик-расходомер 9 и кран

345051

Предмет изобретения

14 r3 18 r 7 9 1О и

5 7 4 6 3 15 fG 2 д

Составитель М. Яшин

Техред Л. Куклина

Корректор E. Михеева

Редактор В. Левитов

Заказ 2299/14 Изд. М 990 Тираж 40G Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушскаи наб., д. 4 5

Типография, пр. Сапунова, 2

14, обеспечивая измерение расхода жидкости, поступающей в цистерну.

Аэродромный заправщик летательных àïïàp тов жидкостью (например, топливом), содержащий цистерну, насос, магистрали всасывания из аэродромных емкостей и из цистерны заправщика, имеющие перекрывные краны, а также магистраль нагнетания в самолетные емкости с последовательно установленными расходомером, фильтром, перекрывным краном, раздаточным рукавом и магистралью нагнетания в цистерну заправщика с перекрывным краном, отличающийся тем, что, с целью обеспечения замера количества жидкости как заправляемой в летательный аппарат, так и перекачиваемой в цистерну заправщика из аэродромных емкостей, магистраль нагнетания в цистерну за10 правщика подсоединена к магистрали нагнетания в самолетные емкости на выходе из расходомера.
