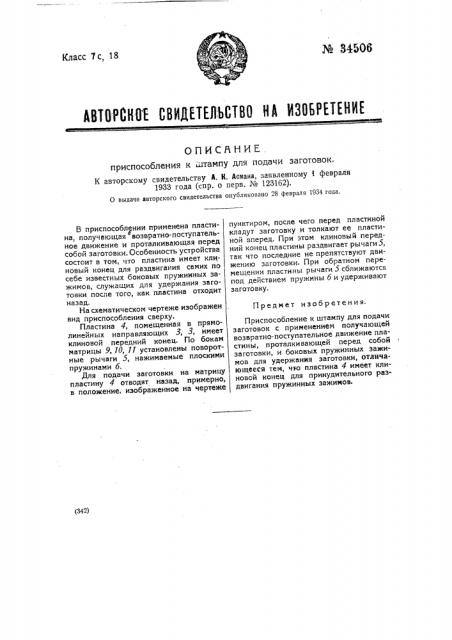

АВТОРСНОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСННИЕ приспособления к штампу для подачи заготовок.

К авторскому свидетельству А. К. Асиана, заявленному 1 февраля

1933 года (спр. о перв. № 1231б2).

О выдаче авторского свидетельства опубликовано 28 февраля 1934 года.

Предмет изобретения. (342) В приспособлении применена пластина, получающая возвратно-поступательное движение и проталкивающая перед собой заготовки. Особенность устройства состоит в том, что пластина имеет клиновый конец для раздвигания самих по себе известных боковых пружинных зажимов, служащих для удержания заготовки после того, как пластина отходит назад, На схематическом чертеже изображен вид приспособления сверху.

Пластина 4, помещенная в прямолинейных направляющих 3, 3, имеет клиновой передний конец. По бокам матрицы 9, 70, 11 установлены поворотные рычаги 5, нажимаемые плоскими пружинами б.

Для подачи заготовки на матрицу пластину 4 отводят назад, примерно, в положение, изображенное на чертеже пунктиром, после чего перед пластиной кладут заготовку и толкают ее пластиной вперед. При этом клиновый передний конец пластины раздвигает рычаги 5, так что последние не препятствуют движению заготовки. При обратном перемещении пластины рычаги 5 сближаются под действием пружины 6 и удерживают заготовку.

Приспособление к штампу для подачи заготовок с применением получающей возвратно-поступательное движение пластины, проталкивающей перед собой заготовки, и боковых пружинных зажимов для удержания заготовки, отличающееся тем, что пластина 4 имеет клиновой конец для принудительного раздвигания пружинных зажимов.

В авторскому свидетельству А. К. Асмана М 34506
