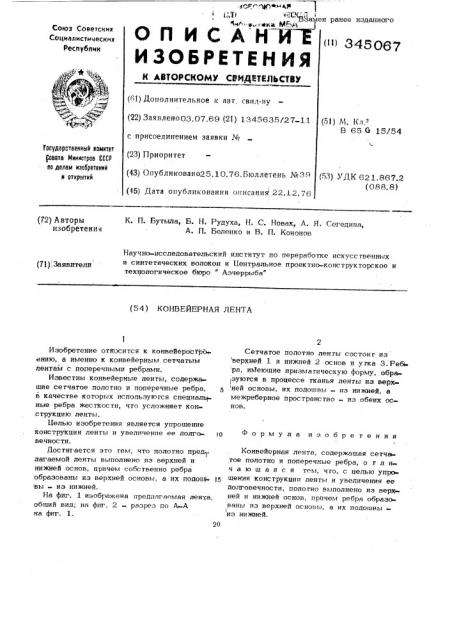

ОП ИСАН

Союз Советских

Социалистических

Республик (1!) 345067

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I) Дополнительное и авт, свид-ву (22) Заявлено03.07.69 (21) 1345635/27-11 с присоединением заявки N (23) Приоритет (51) М. !<л.-

B 65 G 15/54

Государственный комитет

Соавта Миннстрав СССР па делам изобретений н открытий (43) Опубликовано25.10.76,Бюллетень %39 (5З) уд1< 621 867 2 (088.8) (45) Дата опубликования описания 22.12.76

К. П. Бутьтла, Б. H. Рудуха, H. С. Новак, А. Я. Сегедина, А. П, Беленко и В. П. Кононов (72) Авторы изобретения

Научно-исследовательский институт по переработке искусственных и синтетических волокон и Центральное проектно-конструкторское и технологическое бюро " Азчеррыба" (71): Заявители (54) КОНВЕЙЕРНАЯ ЛЕНТА

Изобретение отттосится к конвейеростро ению, а именно к конвейерным сетчатым лентам с поперечными ребрами.

Известны конвейерные ленты, содержащие сетчатое полотно и поперечные ребра, 5 в качестве которых используются специаль!ные ребра жесткости, что усложняет конструкцию ленты.

Целью изобретения является упрощение конструкции ленты и увеличение ее долгове чнос ти.

QocTHEàåòñÿ это тем, что полотно пред1лагаемой ленты выполнено из верхней и нижней основ, причем собственно ребра образованы иэ верхней основы, а их подош - !5

:вы - из нижней.

На фиг. 1 изображена предлагаемая лен ;а, общий вид; на фиг. 2 — разрез по А-А на фиг..1.

" ыэа, ен ранее изданного

1м в «ка МБЙ

Сетчатое полотно ленты состоит из верхней 1 и нижней 2 основ и утка 3. PeS ра, имеющие призматическую форму, о6ра зуются в процессе тканья ленты иэ верх ней основы, их подошвы — иэ нижней, а межреберное пространство — из обеих ос» нов.

Формула изобретения

Конвейерная лента, содержащая сетчатое полотно и поперечные ребра, о г л ичающаяся тем, что, с цельюупро щения конструкции ленты и увеличения ее долговечности, полотно 8F|полнено из верх» ней и нижней основ, причем ребра образованы иэ верхней основы, а их подошвы1 иэ нижней.
