Способ получения фторсодержащих полимеров

Способ получения фторсодержащих полимеров

Иллюстрации

Показать все

Реферат

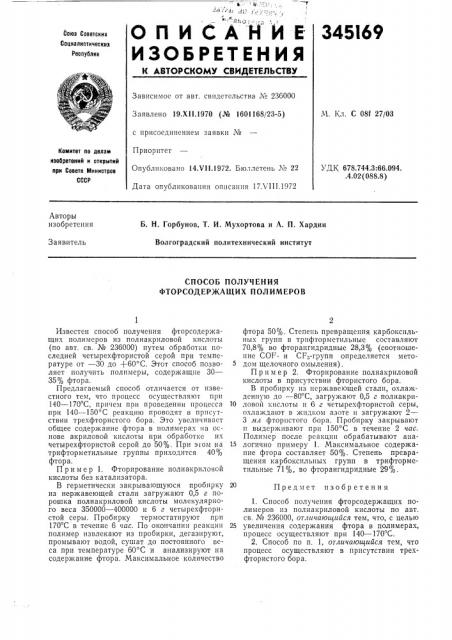

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

345I69

Со ос Советских

Социалистических

Республик

Зависимое от авт. свидетельства М 236000

Заявлено 19.XII.1970 (№ 1601168/23-5) М. Кл. С 08f 27/03 с присоединением заявки №

Приоритет

Комитет по делам иаобретвиий н открытий при Совете Министров

СССР

УДЫ 678.744.3:66.094. .4.02 (088.8) Опубликовано 14.V11.1972. Бюллетень ¹ 22

Дата опубликования описания 17 VIII.1972

Авторы изобретения

Б. H. Горбунов, Т. И. Мухортова и А. П. Хардин

Волгоградский политехнический институт

Заявитель

СПОСОБ ПОЛУЧЕНИЯ

ФТОРСОДЕРЖАЩИХ ПОЛ ИМЕРОВ

2 фтора 50% . Степень превращенпя карбокснльных групп в трифторметильные составляют

70,8% во фторангидридные 28,3% (соотношение COF- и CF:-групп определяется методом щелочного омыления) .

Пример 2. Фторирование полиакриловой кислоты в присутствии фтористого бора.

В пробирку из нержавеющей стали, oxJIB>Kденную до — 80 С, загружают 0,5 г полиакри10 ловой кислоты и 6 г четырехфтористой серы, охлаждают в жидком азоте и загружают 2—

3 л л фторнстого бора. Пробирку закрывают и выдерживают прп 150 С в течение 2 час.

Полимер после реакции обрабатывают ана15 логично примеру 1. Максимальное содержание фтора составляет 50%. Степень превращения карбоксильных групп в трифторметильные 71%, во фторангидридные 29%.

1. Способ получения фторсодержащих полимеров из полиакриловой кислоты по авт. св. № 236000, отличающийся тем, что, с целью

25 увеличения содержания фтора в полимерах, процесс осуществляют при 140 — 170 С.

2. Способ по п. 1, отличающийся тем, что процесс осуществляют в присутствии трехфтористого бора.

Известен способ получения фторсодержащих полимеров из полиакриловой кислоты (по авт. св. № 236000) путем обработки последней четырехфтористой серой при температуре от — 30 до +60 С. Этот способ позволяет получить полимеры, содержащие 30—

35% фтора.

Предлагаемый способ отличается от известного тем, что процесс осуществляют при

140 — 170 С, причем пои проведении процесса при 140 — 150 С реакцию проводят в присутствии трехфтористого бора. Это увеличивает общее содержание фтора в полимерах на основе акриловой кислоты при обработке их четырехфтористой серой до 50%. При этом на трифторметильные группы приходится 40% фтора.

Пример 1. Фторирование полиакриловой кислоты без катализатора.

В герметически закрывающуюся пробирку из нержавеющей стали загружают 0,5 г порошка полиакриловой кислоты молекулярного веса 350000 — 400000 и 6 г четырехфтористой серы. Пробирку термостатируют при

170 С в течение 6 час. По окончании реакции полимер извлекают из пробирки, дегазируюг, промывают водой, сушат до постоянного веса при температуре 60 С и анализируют на содержание фтора. Максимальное количество

Предмет изобретения
