Реферат



345202

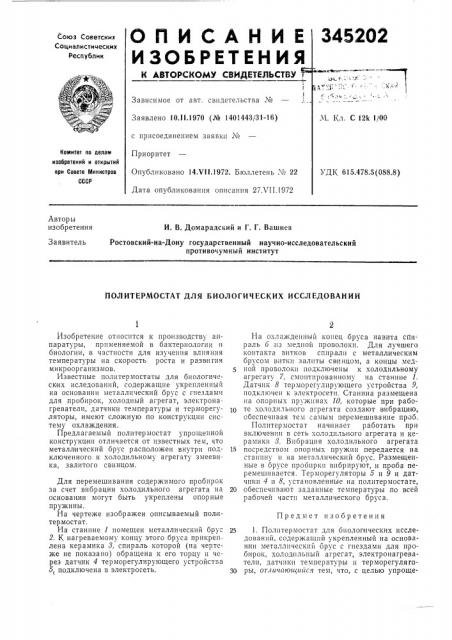

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ, Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 10.1!.1970 (АЪ 1402443131-16) М. Кл. С 12k 1/00 с присоединением заявки М

Приоритет

Комитет по делам изооретений и открытий ори Совете Министров

СССР

Опубликовано 14Х11.1972. Бюллетень Ъ 22

Дата опубликования описания 27Х11.1972

УДК 615.478.5(088.8) Авторы изобретения

И. В. Домарадский и Г. Г. Вашнев

Заявитель

Ростовский-на-Дону государственный научно-исследовательский противочумный институт

ЙОЛИТЕРМОСТАТ ДЛЯ БИОЛОГИЧЕСКИХ ИССЛЕДОВАНИЙ

Предмет изобретения

Изобретение относится к производству HIIпаратуры, применяемой в бактериологии и биологии, в частности для изучения влияния температуры на скорость роста и развигия микроорганизмов.

Известные полптермостаты для биологических иследований, содержащие укрепленный на основании металлический брус с гнездами для пробирок, холодный агрегат, электронагреватели, датчики температуры и терморегуляторы, имеют сложную по конструкции систему охлаждения.

Предлагаемый политермостат упрощенной конструкции отличается от известных тем, что металлический брус расположен внутри подключенного к холодильному агрегату змеевика, залитого свинцом.

Для перемешивания содержимого пробирок за счет вибрации холодильного агрегата на основании могут быть укреплены опор ные пружины.

На чертеже изображен описываемый политермостат.

На станине 1 помещен металлический брус

2. К нагреваемому концу этого бруса прикреплена керамика 8, спираль которой (на чертеже не показано) обращена к его торцу и через датчик 4 терморегулирующего устройства

5, подключена в электросеть.

Йа охлажденный конец бруса навита спираль 6 из медной проволоки. Для лучшего контакта витков спирали с металлическим брусом витки залиты свинцом, а концы медной проволоки подключены K холодильному агрегату 7, смонтированному на станине 1.

Датчик 8 терморегулпрующего устройства 9, подключен к электросети. Станина размещена па опорных пружинах 10, которые при рабст0 те холодильного агрегата создают вибрацию, обеспечивая тем самым перемешивание проб.

Политермостат начиняет работать при включении в сеть холодильного агрегата и керамики 8. Вибрация холодильного агрегата

15 посредством опорных пр жин передается на станину и на металлический брус. Размещенные в брусе пробирки вибрируют, и проба перемешивается. Терморегуляторы 5 и 9 и датчики 4 и 8, установленные на политермостаге, 20 обеспечивают заданные температуры по всей рабочей части металлического бруса.

25 1. Полптермостат для биологических исследований, содержащий укрепленный на основании металлический брус с гнездами для пробирок, холодильный агрегат, электронагреватели, датчики температуры и терморегулягоры, отличпющийся тем, что, с целью упроще345202

Составитель Т. Головина

Редактор T. Каранова Техред А. Камышникова Корректор Е. Зимина

Заказ 2407/14 Изд. № 1003 Тираж 40G Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4j5

Типография, пр. Сапунова, 2 ния конструкции, металлический брус расположен внутри подключенного к холодильному агрегату змеевика, залитого свинцом.

2. Политермостат по п. 1, огличающийся тем, что, с целью перемешивания содержимого пробирок за счет вибрации, создаваемой холодильным агрегатом, на основаниями укреплены опорные пружины.
