Способ дегазации расплавленного алюминия и сплавов на его основе

Способ дегазации расплавленного алюминия и сплавов на его основе

Иллюстрации

Показать все

Реферат

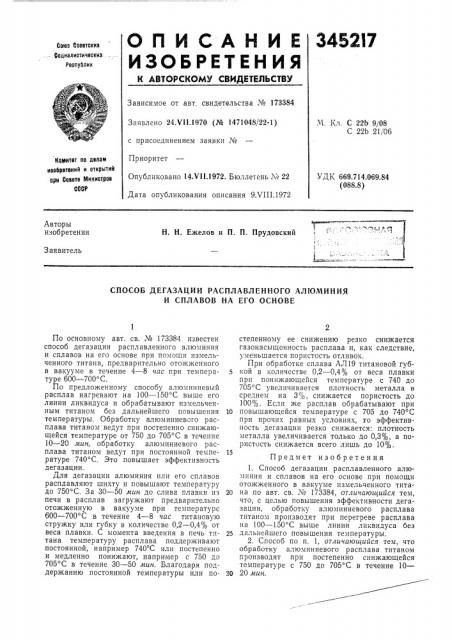

ОПИСАНИЕ

ИЗОВРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

0оюа боветокик

"Содиалиотичеокив

Реопуолик

Зависимое от авт. свидетельства ¹ 173384

Заявлено 24.VII.1970 (№ 1471048/22-1) М. Кл. С 22b 9/08

С 22Ь 21/06 с присоединением заявки №

Приоритет

Опубликовано 14Х11.1972. Бюллетень № 22

Дата опубликования описания 9ХП1.1972

Комитет ло делам ивоорвтвний и открытий ори Совете тлиниотров

CG0P

УДК 669.714,069.84 (088.8) т ь. ) p

Н. H. Ежелов и П. П. Прудовский

Авторы изобретения

Заявитель

СПОСОБ ДЕГАЗАЦИИ РАСПЛАВЛЕННОГО АЛЮМИНИЯ

И СПЛАВОВ НА ЕГО ОСНОВЕ

По основному авт. св. № 173384 известен способ дегазации расплавленного алюминия и сплавов на его основе при помощи измельченного титана, предварительно отожженного в вакууме в течение 4 — 8 час при температуре 600 — 700 С.

По предложенному способу алюминиевый расплав нагревают на 100 — 150 С выше его линии ликвидуса и обрабатывают измельченным титаном без дальнейшего повышения температуры. Обработку алюминиевого расплава титаном ведут при постепенно снижающейся температуре от 750 до 705 С в течение

10 — 20 мин, обработку алюминиевого расплава титаном ведут при постоянной температуре 740 С. Это повышает эффективность дегазации.

Для дегазации алюминия или его сплавов расплавляют шихту и повышают температуру до 750 С, За 30 — 50 мин до слива плавки из печи в расплав загружают предварительно отожженную в вакууме при температуре

600 — 700 С в течение 4 — 8 час титановую стружку или губку в количестве 0,2 — 0,4% от веса плавки. С момента введения в печь титана температуру расплава поддерживают постоянной, например 740 С или постепенно и медленно понижают, например с 750 до

705 С в течение 30 — 50 мин. Благодаря поддержанию постоянной температуры или постепенному ее снижению резко снижается газонасыщенность расплава и, как следствие, уменьшается пористость отливок.

При обработке сплава АЛ19 титановой губкой в количестве 0,2 — 0,4% от веса плавки при понижающейся температуре с 740 до

705 С увеличивается плотность металла в среднем на 3%, снижается пористость до

100%. Если же расплав обрабатывают при

lo повышающейся температуре с 705 до 740 С при прочих равных условиях, то эффективность дегазации резко снижается: плотность металла увеличивается только до 0 3%, а пористость снижается всего лишь до 10%.

Предмет изобретения

1. Способ дегазации расплавленного алюминия и сплавов на его основе при помощи отожженного в вакууме измельченного тита20 на по авт. св. ¹ 173384, отличающийся тем, что, с целью повышения эффективности дегазации, обработку алюминиевого расплава титаном производят при перегреве расплава на 100 — 150 С выше линии ликвидуса без

2ч дальнейшего повышения температуры.

2. Способ по п. 1, отличающийся тем, что обработку алюминиевого расплава титаном производят при постепенно снижающейся температуре с 750 до 705 С. в течение 10— зО 20 мин, 345217

Составитель Г. Григоренко

Редактор О. Филиппова Техред А. Камышникова Корректор Г. Запорожец

Заказ 2498/2 Изд. № 1042 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

3. Способ по п. 1, отличающийся тем, что обработку алюминиевого расплава титаном производят при постоянной температуре

740 С.
