345229 - Штамповая сталь

Штамповая сталь

Иллюстрации

Показать все

Реферат

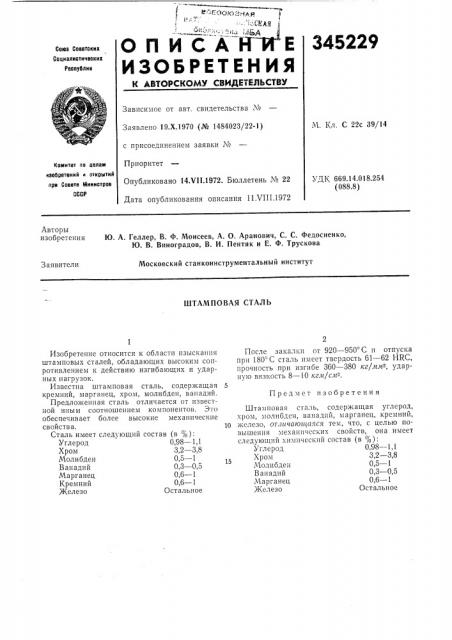

Q: с то, д д, т 1

- :-..СНАЯ

ОПИСА Е

ИЗО6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

345229

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

М. Кл. С 22с 39/14

Заявлено 19.Х.1970 (№ 1484023/22-1) с присоединением заявки ¹

Приоритет

Опубликовано 14.VII.1972. Бюллетень ¹ 22

Дата опубликования описания 11.ЧП1.1972

Комитет ло селам наобрвтений н открытий ори Совете Министров

СССР

УДК 669.14.018.254 (088.8) Авторы изобретения

Ю. А. Геллер, В. Ф. Моисеев, А. О. Аранович, С. С. Федосиенко, Ю. В. Виноградов, В. И. Пентяк и E. Ф. Трускова

Заявители

Московский станкоинструментальный институт

ШТАМПОВАЯ СТАЛЬ

Предмет изобретения

Изобретение относится к области изыскания штамповых сталей, обладающих высоким collротивлением к действию изгибающих и ударных нагрузок.

Известна штамповая сталь, содержащая кремний, марганец, хром, молибден, ванадий.

Предложенная сталь отличается от известной иным соотношением компонентов. Это обеспечивает более высокие механические свойства.

Сталь имеет следующий состав (в О о):

Углерод 0,98 вЂ” 1,1

Хром 3,2 вЂ” 3,8

Молибден 0,5 вЂ” 1

Ванадий 0,3 вЂ” 0,5

Марганец 0,6 вЂ” 1

Кремний 0,6 вЂ” 1 железо Остальное

После закалки от 920 вЂ 9 С и отпуска при 180 С сталь имеет твердость 61 вЂ” 62 HRC, прочность при изгибе 360 вЂ” 380 кг/ли-в, ударную вязкость 8 вЂ” 10 кгл/с.н- .

Штамповал сталь, содержащая углерод, хром, молибден, ванадий, марганец, кремний, 10 железо, отличающаяся тем, что, с целью повышения механических свойств, она имеет следующий химический состав (в p);
