Способ получения целлюлозы

Способ получения целлюлозы

Иллюстрации

Показать все

Реферат

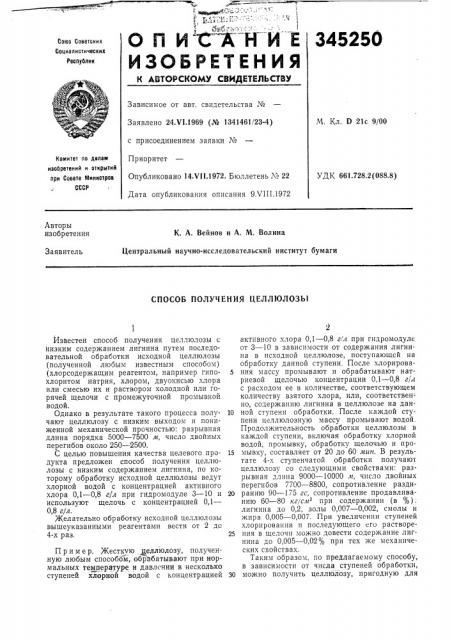

4 (ОПИСtHИE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

345250

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М, Кл. D 21с 9/00

Заявлено 24.Ч1.1969 (№ 1341461/23-4) с присоединением заявки ¹

Приоритет

Опубликовано 14.VI I.1972. Бюллетень № 22

Дата опубликования описания 9.VIII.1972

Комитет по ттелвм изобретений и открытий при Совете Министров

СССР

УДК 661.728.2 (088.8) Авторы изобретения

К. А. Вейнов и А. М. Волина

Центральный научно-исследовательский институт бумаги

Заявитель

СПОСОБ ПОЛУЧЕНИЯ ЦЕЛЛЮЛОЗЫ

Известен способ получения целлюлозы с низким содержанием лигнина путем последовательной обработки исходной целлюлозы (полученной любым известным способом) (хлорсодержащим реагентом, например гипохлоритом натрия, хлором, двуокисью хлора или смесью их и раствором холодной или горячей щелочи с промежуточной промывкой водой.

Однако в результате такого процесса получают целлюлозу с низким выходом и пониженной механической прочностью: разрывная длина порядка 5000 — 7500 м, число двойных перегибов около 250 — 2500.

С целью повышения качества целевого продукта предложен способ получения целлюлозы с низким содержанием лигнина, по которому обработку исходной целлюлозы ведут хлорной водой с концентрацией активного хлора 0,1 — 0,8 г/л при гидромодуле 3 — 10 и используют щелочь с концентрацией 0,1—

0,8 г/л.

Желательно обработку исходной целлюлозы вышеуказанными реагентами вести от 2 дс

4-х раз, Пример. Жесткую целлюлозу, полученную любым способом; обрабатывают при нормальных температуре и давлении в несколько ступеней хлорной водой с концентрацией активного хлора 0,1 — 0,8 г/л при гидромодуле от 3 — 10 в зависимости от содержания лигнина в исходной целлюлозе, поступающей на обработку данной ступени. После хлорирования массу промывают и обрабатывают натриевой щелочью концентрации 0,1 — 0,8 г/ т с расходом ее в количестве, соответствующем количеству взятого хлора, или, соответственно, содержанию лигнина в целлюлозе на дан10 ной ступени обработки. После каждой ступени целлюлозную массу промывают водой.

Продолжительность обработки целлюлозы в каждой ступени, включая обработку хлорной водой, промывку, обработку щелочью и про15 мывку, составляет от 20 до 60 мин. В результате 4-х ступенчатой обработки получают целлюлозу со следующими свойствами: разрывная длина 9000 — 10000 м, число двойных перегибов 7700 †88, сопротивление разди20 ранию 90 †1 гс, сопротивление продав. пиванию 60 — 80 кг/см при содержании (в %): лигнина до 0,2, золы 0,007 — 0,002, смолы и жира 0,005 — 0,007. При увеличении ступеней хлорирования п последующего его растворе25 ния в щелочи можно довести содержание лигнина до 0,005 — 0,02% при тех же механических свойствах.

Таким образом, по предлагаемому способу, в зависимости от числа ступеней обработки, 30 можно получить целлюлозу, пригодную для

345250

Составитель С. Котова

Техред А. Камышннкова

Корректор Г. Запорожец

:- Редактор. Е. Левина

Заказ 2498/15 Изд. № 1042 .Тираж 406 " -",подписное

ЦНИИХЩ-Комитета ло делам изобретений н открытий при Совете" министров.СССР .. Москва, Ж-35, Раушская наб, д.- 4/5

Типография, пр. Сапунова, 2 использования в различных отраслях промышленности.

Предмет изобретения

1. Способ получения целлюлозы с низким содержанием лигнина путем последовательной обработки исходной целлюлозы хлорсодержа1цим реагентом, промывки водой, раствором щелочи, повторной промывки водой, отличаю4 щийся тем, что, с целью повышения качества целевого продукта, обработку исходной целлюлозы ведут хлорной водой с концентрацией активного хлора 0,1 — 0,8 г/л при гидромоду5 ле 3 — 10, и используют 1целочь с:кон41ентрацией 0,1 — 0,8 г/л.

2. Способ по п. 1, отличающийся тем; что исходную целлюлозу подвергают обрабстке указанными. выше реагентами--2 — -4- раза,
