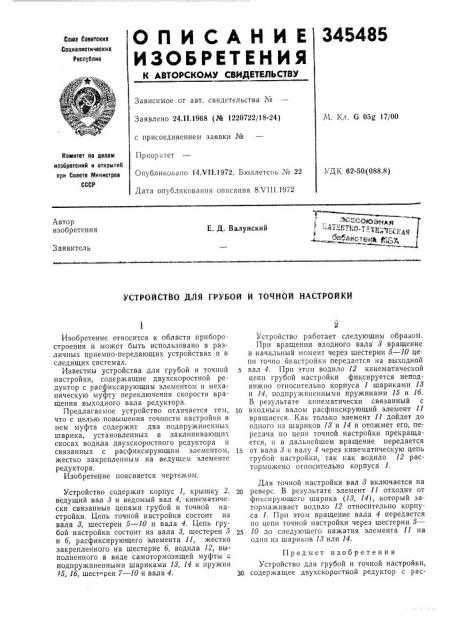

О П И С А H И Е 345485
ИЗОБРЕТЕНИЯ
Фома Советских
Социалистических
Ресг1тблик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 24.11.1968 (№ 1220722/18-24) М. Кл, G 05g 17/00 с присоединением заявки №
Приоритет
Комитет ло делам изобретений и открытий лри Совете Министров
СССР
УДК 62-50(088.8) Опубликовано 14.т 11.1972. Бюллетень № 22
Дата опубликования описания 8Х111.1972
Автор изобретения, -т.ст тзттля
"- .т т "-11т 1 1Ъ = > 9 нблистэнв, в-. ЮР
E. Д. Валунский
Заявитель
УСТРОЙСТВО ДЛЯ ГРУБОИ Й ТОЧНОЙ НАСТРОЙКИ
Йзобретение относится к области прйборостроения и может быть использовано в различных приемно-передающих устройствах и в следящих системах.
Известны устройства для грубой и точной настройки, содержащие двухскоростной редуктор с расфиксирующим элементом и механическую муфту переключения скорости вращения выходного вала редуктора.
Предлагаемое устройство отличается тем, что с целью повышения точности настройки в нем муфта содержит два подпружиненных шарика, установленных в заклинивающпх скосах водила двухскоростного редуктора и связанных с расфиксирующим элементом, жестко закрепленным на ведущем элементе редуктора.
Изобретение поясняется черте>ком.
Устройство содержит корпус 1, крышку 2, ведущий вал 3 и ведомый вал 4, кинематически связанные цепями грубой и точной настройки. Цепь точной настройки состоит из вала 8, шестерен 5 — 10 и вала 4. Цепь грубой настройки состоит из вала 8, шестерен 5 и б, расфиксирующего элемента 11, жестко закрепленного на шестерне б, водила 12, выполненного в виде самотормозящей муфты с подпружиненными шариками 13, 14 и пружин
15, lб, шестерен 7 — 10 и вала 4.
Устройство работает следующим образоМ, Прп вращении входного вала 3 вращение в начальный момент через шестерни 5 — 10 цепи точно йнастройки передается на выходной вал 4. При этом водило 12 кинематической цепи грубой настройки фиксируется неподвижно относительно корпуса 1 шариками 13 и 14, подпружиненными пружинами 15 и lб.
В результате кинематически связанный с
10 входным валом расфиксирующий элемент 11 вращается. Как только элемент 11 дойдет до одного из шариков 18 и 14 и отожмет его, передача по цепи точной настройки прекращается, и в дальнейшем вращение передается
1s от вала 3 к валу 4 через кинематическую цепь грубой настройки, так как водило 12 расторможено относительно корпуса 1.
Для точной настройки вал 8 включается на
20 реверс. В результате элемент 11 отходит от фиксирующего шарика (13, 14), который затормаживает водило 12 относительно корпуса 1. При этом вращение вала 4 передается по цепи точной настройки через шестерни 5—
25 10 до следующего нажатия элемента 11 на один из шариков 13 или 14.
Предмет изобретения
Устройство для грубой и точной настройки, 30 содержащее двухскоростной редуктор с рас3454S5
Составитель Э. Васильев
Техред 3. Тараненко
Редактор Л. Утехина
Корректор Т. Бабакина
Заказ ЗЗО9)5 Изд. № 1018 Тираж 4% Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 фиксирующим элементом и механическую муфту переключения скоростей вращения выходного вала редуктора, отличающееся тем, что, с целью повышения точности настройки, муфта содержит два подпружиненных шарика, установленных в заклинивающих скосах водила двухскоростного редуктора и связанных с расфиксирующим элементом, жестко закрепленным на ведущем элементе редук5 тора.
