Реферат



345532

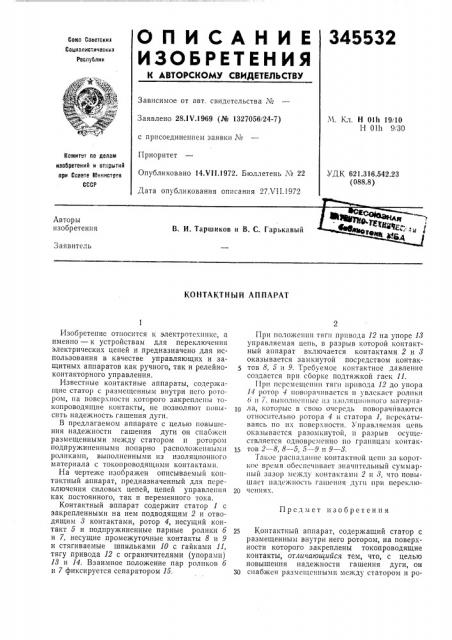

О П И С А Н И Е

ИЗОЫЕт ЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнк

Соииалнстическнт

Республик

Зависимое от авт. свидетельства М

Заявлено 28.1К1969 (K 1327656/24-7) с присоединением заявки М

Приоритет

Опубликовано 14Х1!.1972. Бюллетень М 22

Дата опубликования описания 27.VII.1972

М. Кл. Н Olh 19!1О

Н Olh 9!30

Коатитет по делам изобретений и открытий при Соеете ттииистреа

СССР

УДК 621.316.542,23 (088.8) со „ лае re < +" и

Авторы изобретения

В. И. Таршиков и В. С. Гарькавый

Заявитель

КОНТАКТНЫЙ АППАРАТ

Изобретение относится к электротехнике, а именно — к устройствам для переключения электрических цепей и предназначено для использования в качестве управляющих и защитных аппаратов как ручного, так и релейноконтакторного управления.

Известные контактные аппараты, содержащие статор с размещснным внутри него ротором, на поверхности которого закреплены токопроводящие контакты, не позволяют повысить надежность гашения дуги.

В предлагаемом аппарате с целью повышения надежности гашения дуги он снабжен размещенными между статором и ротором подпружиненными попарно расположенными роликами, выполненными из изоляционного материала с токопроводящими контактами.

На чертеже изображен описываемый контактный аппарат, предназначенный для переключения силовых цепей, цепей управления как постоянного, так и переменного тока.

Контактный аппарат содержит статор 1 с закрепленными на нем подводящим 2 и отводящим 3 контактами, ротор 4, несущий контакт 5 и подпружиненные парные ролики б и 7, несущие промежуточные контакты 8 и 9 и стягиваемые шпильками 10 с гайками 11, тягу привода 12 с ограничителями (упорами)

18 и 14. Взаимное положение пар роликов б и 7 фиксируется сепаратором 15.

При положении тяги привода 12 на упоре 13 управляемая цепь, в разрыв которой контактный аппарат включается контактами 2 и 8 оказывается замкнутой посредством контактов 8, 5 и 9. Требуемое контактное давление

co3+30TcH IlpH сборке подтяжкой гаек 11.

1!ри перемещении тяги привода 12 до упора

14 ротор 4 поворачивается и увлекает ролики б и 7, выполненные из изоляционного материа10 ла, которые в свою очередь поворачйваются относительно ротора 4 и статора 1, перекатываясь по их поверхности. Управляемая цепь оказывается разомкнутой, и разрыв осуществляется одновременно по границам контактов2 — 8,8 — 5,5 — 9и9 — 8.

Такое распада ние коптактнои цесllli за короткое время обеспе швает зна штельный суммарньш зазор между контактами 2 и 8, что повышает надежность гашения дуги при переклю20

Предмет изобретения

21 Контактный аппарат, содержащий статор с размещенным внутри него ротором, на поверхности которого закреплены токопроводящие контакты, отличающийся тем, что, с целью повышения надежности гашения дуги, он

30 снабжен размещенными между статором и ро345532

11 1Ф

Составитель С, Шутова

Редактор В. Фельдман Текред T. Ускова Корректор А. Васильева

Заказ 2292уЗ Изд. Ы 1011 Тираж 400 Подписиое

ЦНИИПИ Комитета ио делам изобретений и открытий ири Совете М|ии.стров CCCP

Москва, К-35, Раушскап иа6., д. 4/5

Типографии, пр. Сапупова, 2 тором подпружиненными попарно расположенными роликами, выполненными из изоляА — 4

910 7 ционноГО матери ала с токопроводящиъ1И контактами.
