Реферат



in аьчюДЪР рз 7

Ьи4имотека МБА

О и и с х тнгтРтГ E

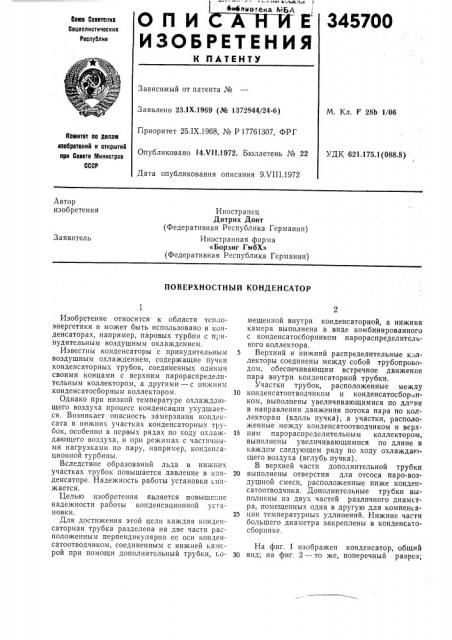

ИЗОБРЕТЕНИЯ

345200

Вова Советоиив

Социвлистичвскив

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 23.1Х.1969 (№ 1372844/24-6)

Приоритет 25.IX.1968, № Р 17761307, ФРГ

М. Кл. F 28Ь 1/06

Комитет по делам наобретений и открытий ори Совете Министров

СССР

Опубликовано 14Х11.1972. Бюллетень № 22

УДК 621.175.1(088.8) Дата опубликования описания 9.VIII.1972

Автор изобретения

Иностранец

Дитрих Донт (Федеративная Республика Германии) Иностранная фирма

«Борзиг ГмбХ» (Федеративная Республика Германии) Заявитель

ПО В ЕРХНОСТН Ы Й КО НДЕН САТОР

Изобретение относится к области теплоэнергетики и может быть использовано в конденсаторах, например, паровых турбин с принудительным воздушным охлаждением.

Известны конденсаторы с принудительным воздушным охлаждением, содержащие пучки конденсаторных трубок, соединенных одними своими концами с верхним парораспределительным коллектором, а другими — с нижним конденсатосборным коллектором.

Однако при низкой температуре охлаждающего воздуха процесс конденсации ухудшается, Возникает опасность замерзания конденсата в нижних участках конденсаторных трубок, особенно в первых рядах по ходу охлаждающего воздуха, и прп режимах с частичными нагрузками по пару, например, конденсационной турбины.

Вследствие образований льда в нижних участках трубок повышается давление в конденсаторе. Надежность работы установки u«tжается.

Целью изобретения является повыше:,ие надежности работы конденсационной установки.

Для достижения этой цели каждая конденсаторная трубка разделена на две части расположенным перпендикулярно ее оси конденсатоотводчиком, соединенным с нижней камсрой при помощи дополнительный трубки, r,oмещенной внутри конденсаторной, а нижняя камера выполнена в виде комбинированного с конденсатосборником парораспределительного коллектора.

5 Верхний и нижний распределительные коллекторы соединены между собой трубопроводом, обеспечивающим встречное движение пара внутри конденсаторной трубки.

Участки трубок, расположенные между

10 конденсатоотводчиком и конденсатосборником, выполнены увеличивающимися по дл-не в направлении движения потока пара по коллекторам (вдоль пучка), а участки, располо.женные между конденсатоотводчиком и верх15 ним парораспределительным коллектором, выполнены увеличивающимися по длине в каждом следующем ряду по ходу охлаждающего воздуха (вглубь пучка).

В верхней части дополнительной трубки

20 выполнены отверстия для отсоса паро-воздушной смеси, расположенные ниже конденсатоотводчика. Дополнительные трубки выполнены из двух частей различного диаметра, помещенных одна в другую для компенса25 ции температурных удлинений. Нижние части большего диаметра закреплены в конденсатосборнике.

На фиг. 1 изображен конденсатор, общий

30 вид; на фиг. 2 — то же, поперечный разрез;

345700 на фиг. 3 — конденсаторный узел, разрез (масштаб увеличен).

Конденсатор содержит несколько расположенных крышеобразно конденсаторных узльв, образованных из одного или нескольких пучков оребренных трубок 1, установленных с интервалами. Подвод пара осуществлен от верхнего парораспределительного коллектора

2 через перепускные трубопроводы 8 и нижнюю камеру 4, выполненную в виде комбинированного с конденсатосборником 5 парораспределительного коллектора б. Для обеспечения встречного движения пара в пучках трубок каждая из них с внутренней стороны разделена расположенным перпендикулярно ее оси конденсатоотводчиком 7 на две части (верхнюю 8 и нижнюю 9). Подведенный через верхние парораспределительные камеры 10 пар конденсируется в верхних частях трубок, а конденсат отводится через конденсатоотводчик и дополнительные центральные трубки 11 в конденсатосборник. Нижние части 9 трубок, расположенные между конденсатоотводчиком и конденсатосборником, выполнены увеличивающимися по длине в направлении движения потока пара по коллекторам (вдоль пучка), а верхние части труб, расположенные между верхним парораспределительным коллектором и конденсатоотводчиком, выполнены увеличивающимися по длине в каждом следующем ряду по ходу охлаждающего воздуха (вгл.оь пучка). В верхней части дополнительной центральной трубки выполнены отверстия 12 для отсоса паро-воздушной смеси, расположенные ниже конденсатоотводчика.

В результате такого выполнения конденсатора сокращается путь конденсата по холодной внутпенней стенке верхней части 8 трубки в первых рядах трубок по ходу охлаждающего воздуха, Дополнительные трубки выполнены из двух помещенных одна в другую частей разного диаметра для компенсации температурных удлинений, причем нижние части 18 большего диаметра закреплены в конденса гссборнике. Последний снабжен патрубком 14 для отсоса воздуха, подсоединенным к воздухопроводу 15, и патрубками 1б для отв",да конденсата в конденсатопровод 17.

Предмет изобретения

1. Поверхностный конденсатор с принудительным воздушным охлаждением, содержащий пучки конденсаторных трубок, соединенных одними своими концами с верхним па„ораспределительным коллектором, а дру|нми — с нижней камерой, отличающийся тем, что, с целью повышения надежности работы, 10 каждая конденсаторная трубка разделена на две части расположенным перпендикулярно ее оси конденсатоотводчиком, соединенным " нижней камерой при помощи дополнительной трубки, помещенной внутри конденсаторной, а нижняя камера выполнена в виде комбинированного с конденсатосборником парораспределительного коллектора.

2. Конденсатор по п. 1, отличающийся тем, что верхний и нижний парораспредслительные коллекторы соединены между собой трубопроводом, обеспечивающим встречное движение пара внутри конденсаторной трубки.

3. Конденсатор по пп. 1 и 2, отличающийся тем, что участки трубок, расположенные меж25 ду конденсатоотводчиком и конденсатосборником, выполнены увеличивающимися по длине в направлении движения потока пара по коллекторам (вдоль пучка).

4. Конденсатор по п. 1, отличающийся тем, 30 что в верхней части дополнительной трубки выполнены отверстия для отсоса паро-воздушной смеси, расположенные ниже конденса1оотводчика.

5. Конденсатор по п. 1, отличающийся тем, 35 что участки труб, расположенные между верхним парораспределительным коллектором и конденсатоотводчиком, выполнены увеличивающимися по длине в каждом следующем ряду по ходу охлаждающего воздуха (вглубь

40 пучка) . б. Конденсатор по п. 1, отличающийся тем, что дополнительные трубки выполнены из двух частей различного диаметра, помещенных одна в другую для компенсации темпера45 турных удлинений, причем нижние части большего диаметра закреплены в конденса осборнике.
