345940

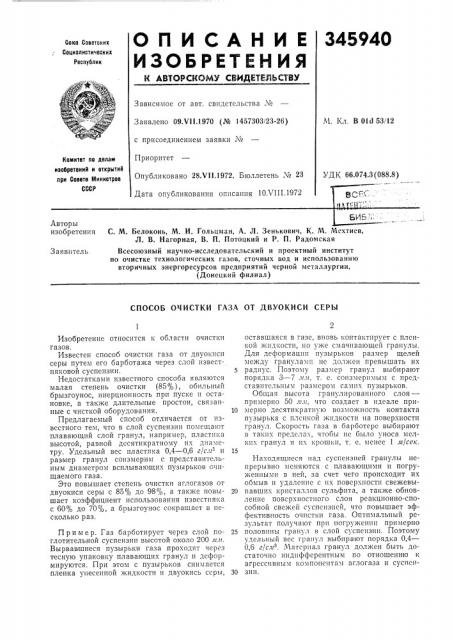

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. В Old 53/12

Заявлено 09 1/11.1970 (№ 1457303/23-26) с присоединением заявки ¹

Приоритет

Опубликовано 28Л"11.1972. Бюллетень № 23

Дата опубликования описания 10Х111.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.074.3 (088.8) Авторы изобретения

С. М. Белоконь, М. И. Гольцман, А. Л. Зенькович, К. M. Мехтиев, Л. В. Нагорная, В. П. Потоцкий и Р. П. Радомская

Всесоюзный научно-исследовательский и проектный институт по очистке технологических газов, сточных вод и использованию вторичных энергоресурсов предприятий черной металлургии, (Донецкий филиал) Заявитель

СПОСОБ ОЧИСТКИ ГАЗА ОТ ДВУОКИСИ СЕРЪ1

Изобретение относится к области очистки газов.

Известен способ очистки газа от двуокиси серы путем его барботажа через слой известняковой суспензии. 5

Недостатками известного способа являются малая степень очистки (85% ), обильный брызгоунос, инерционность при пуске и остановке, а также длительные простои, связанные с чисткой оборудования. 10

Предлагаемый способ отличается от известного тем, что в слой суспензии помещают плавающий слой гранул, например, пластика высотой, равной десятикратному их диаметру. Удельный вес пластика 0,4 — 0,6 г/сл и 1s размер гранул соизмерим с представительным диаметром всплывающих пузырьков очищаемого газа.

Это повышает степень очистки аглогазов от двуокиси серы с 85% до 98,/о, а также повы- 20 шает коэффициент использования известняка с 60% до 70%, а брызгоунос сокращает в несколько раз.

Пример. Газ барботирует через слой по- 25 глотительной суспензии высотой около 200 лл.

Вырвавшиеся пузырьки газа проходят через тесную упаковку плавающих гранул и деформируются. При этом с пузырьков снимается пленка унесенной жидкости и двуокись серы, 30 оставшаяся в газе, вновь контактирует с пленкой жидкости, но уже смачивающей гранулы.

Для деформации пузырьков размер щелей между гранулами не должен превышать их радиус. Поэтому размер гранул выбирают порядка 3 — 7 лл, т. е. соизмеримым с представительным размером самих пузырьков.

Общая высота гранулированного слоя— примерно 50 лл, что создает в идеале примерно десятикратную возможность контакта пузырька с пленкой жидкости на поверхности гранул. Скорость газа в барботере выбирают в таких пределах, чтобы не было уноса мелких гра1!ул и их крош! и) т. е. менее 1 in/сею.

Находящиеся над суспензией гранулы непрерывно меняются с плавающими и погруженными в ней, за счет чего происходит их обмыв и удаление с их поверхности свежевыпавших кристаллов сульфита, а также обновле1ше поверхностного слоя реакционно-способной свежей суспензисй, что повышает эффективность очистки газа. Оптимальный результат получают при погружении примерно половины гранул в слой суспензии. Поэтому удельный вес гранул выбирают порядка 0,4—

0,6 г/сл1З. Материал гранул должен быть достаточно индифферентным по отношению к агрессивным компонентам аглогаза и суспензии.

345940

Предмет изобретения

Составитель И. Тимофеева

Текрсд Л. Богданова

Коррсктор Л, !1арькова

Редактор H. Воликова

Заказ 2527/3 Изд. № 1082 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2

Полученная степень очистки газов от $0в—

98%, а коэффициент использования известняка 70%.

1. Способ очистки газа от двуокиси серы путем его барботажа через слой известняковой суспензии„отличающийся тем, что, с целью повышения степени очистки и стабилизации процесса, в слой суспензии помещают плавающий слой гранул, например, пластика высотой, равной десятикратному их диаметру.

2. Способ по п. 1, отличающийся тем, что удельный вес пластика выбирают 0,4—

0 6 г/слз
