Реферат

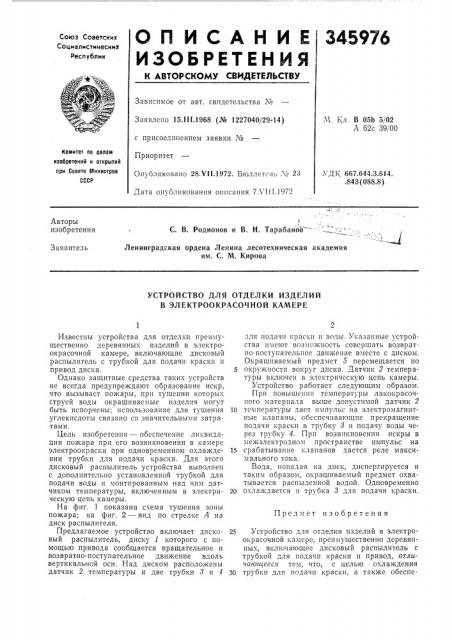

О П И С А Н И Е 345976

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 15.11!.1968 (№ 1227040/29-14) с присоединением заявки М

Приоритет

Опубликовано 28.V11.1972. Бюллеге«ь ¹ 23

Дата опубликования описания 7Л 1!1.1972

М. Ь;л. В 05Ь 5/02

А 62с 39/00

Комитет по делам иаобретений и открытий при Совете Министров

СССР

УД К 667.644.3.614. .843 (088.8) 1

С. В. Родионов и В. H. Тарабанов

Авторы изобретения

Ленинградская ордена Ленина лесотехническая академия им. С. М. Кирова

Заявитель

УСТРОЙСТВО ДЛЯ ОТДЕЛКИ ИЗДЕЛИЙ

В ЭЛЕКТРООКРАСОЧНОЙ КАМЕРЕ

Предмет изобретения

Известны устройства для отделки преимущественно деревянных изделий в электроокрасочной камере, включающие дисковый распылитель с трубкой для подачи краски и привод диска.

Однако защитные средства таких устройств не всегда предупреждают образование искр, что вызывает пожары, при тушении которых струей воды окрашиваемые изделия могут быть испорчены; использование для тушения углекислоты связано со значительными затратами.

Цель изобретения — обеспечение ликвидации пожара при его возникновении в камере электроокраски при одновременном охлаждении трубки для подачи краски. Для этого дисковый распылитель устройства выполнен с дополнительно установленной трубкой для подачи воды и монтированным над ним датчиком температуры, включенным в электрическую цепь камеры.

На фиг. 1 показана схема тушения зоны пожара; на фиг. 2 — вид по стрелке А на диск распылителя.

Предлагаемое устройство включает дисковый распылитель, диску 1 которого с помощью привода сообщается вращательное и возвратно-поступательное движение вдоль вертикальной оси. Над диском расположены датчик 2 температуры и две трубки 3 и 4 для подачи краски и воды. Указанные устройства имеют возможность совершать возвратно-поступательное движение вместе с диском.

Окрашиваемый предмет 5 перемещается по

5 окружности вокруг диска. Датчик 2 температуры включен в электрическую цепь камеры.

Устройство работает следующим образом.

При повышении температуры лакокрасочного материала выше допустимой датчик 2

10 температуры дает импульс на электромагнитные клапаны, обеспечивающие прекращение подачи краски в трубку 8 и подачу воды через трубку 4. При возникновении искры в межэлектродном пространстве импульс на

15 срабатывание клапанов дается реле максимального тока.

Вода, попадая на диск, диспергируется и таким образом, окрашиваемый предмет охватывается распыленной водой. Одновременно

2О ox, é éeTcH «трубка 3 z a подачи раски.

25 Устройство для отделки изделий в электроокрасочной камере, преимущественно деревянных, включающее дисковый распылитель с трубкой для подачи краски и привод, атличаюи1ееся тем, что, с целью охлаждения зо трубки для подачи краски, а также обеспе345976

Фиг 2

Составитель Г. Афиногенова

Редактор И. Бродская Техред 3. Тараненко Корректор С. Сатагулоаа

Заказ 3301/17 Изд. № 1048 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 чения ликвидации пожара при его возникновении в камере, дисковый распылитель устройства выполнен с дополнительной трубкой у гаиаод. ия для подачи воды и смонтированным над ним датчиком температуры, включенным в электтричсскую цепь камеры,
