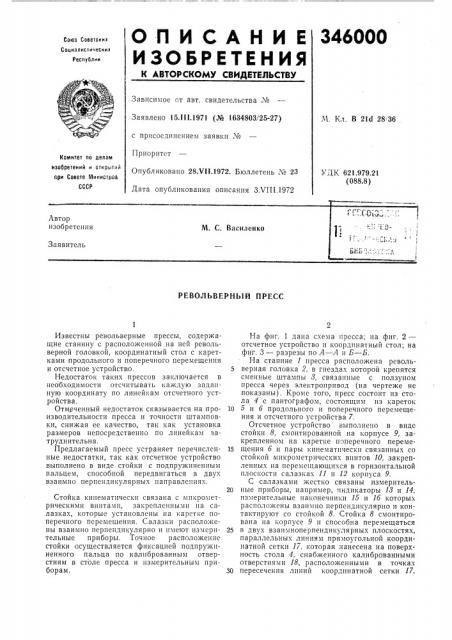

346000

ОП И САНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалис ичесиит

Реслублии

Зависимое от авт. свидетельства Л"

Заявлено 15. Ill.1971 (№ 1634803/25-27) с присоединением заявки ;¹

Приоритет

Опубликовано 28.Ч11.1972. Бюллетень ¹ 23

Дата опубликования описания 3ХП1.1972

М. Кл. В 21d 28> 36

Комитет ло делам изобретений и открытий ори Совете министров

СССР

УДК 621.979,21 (088.8) Лвтор изобретения

Заявитель

РЕВОЛЬВЕРНЬ1Й ПРЕСС

Известны револьверные прессы, содержащие станину с расположенной на ней револьверной головкой, координатный стол с каретками продольного и поперечного перемещения и отсчетное устройство.

Недостаток таких прессов заключается в необходимости отсчитывать каждую заданную координату по линейкам отсчетного устройства.

Отмеченный недостаток сказывается на производительности пресса и точности штамповки, снижая ее качество, так как установка размеров непосредственно по линейкам затруднительна.

Предлагаемый пресс устраняет перечисленные недостатки, так как отсчетное устройство выполнено в виде стойки с подпружиненным пальцем, способной передвигаться в двух взаимно перпендикулярных направлениях.

Стойка кинематически связана с микрометрическими винтами, закрепленными на салазках, которые установлены на каретке поперечного перемещения. Салазки располоутсены взаимно перпендикулярно и имеют измерительные приборы. Точное расположение стойки осуществляется фиксацией подпружиненного пальца по калиброванным отверстиям в столе пресса и измерительным приборам.

На фиг. 1 дана схема пресса; на фиг. 2— отсчетное устройство и коордштатный стол; на фиг. 3 — разрезы по А — A и Б — Б.

На станине 1 пресса расположена револь5 верная головка 2, в гнездах которой крепятся сменные штампы 8, связанные с ползуном пресса через зле«тропривод (на чертеже не показаны). Кроме того, пресс состоит из стола 4 с пантографом, состоящим из кареток

10 5 и б продольного и поперечного перемещения и отсчетного устройства 7.

Отсчетное устройство выполнено в виде стойки 8, смонтированной на «орпусе 9, закрепленном на каретке поперечного переме15 щения б и пары кинематическп связатшых со стойкой микрометрических винтов 10, закрепленных на перемещающихся в горизонтальной плоскости салаз«ах 11 и 12 корпуса 9.

С салазками жестко связаны измеритель20 ные приборы, например, индикаторы 18 и 14, измерительные наконечники 15 и 1б которых расположены взаимно перпендикулярно и контактируют со стойкой 8. Стойка 8 смонтирована на корпусе 9 и способна перемещаться

25 в двух взаизтноперпендикулярньтх плоскостях, параллельных линиям прямоугольной координатной сетки 17, которая нанесена на поверхность стола 4, снабженного калиброванными отверстиями 18, расположенными в точках

30 пересечения линий координатной сетки 17.

346000

Отверстия выполнены с шагом, например, 10 мм, а линии сетки отличаются по толщине от остальных и между собой.

Внутри стойки 8 перемещается установленный в ней подпружиненный вертикальный шток 19, диаметр которого соответствует диаметру калиброванных отверстий 18.

Работа на прессе производится следующим образом. Поворотом револьверной головки 2 требуемый штамп 8 устанавливают в рабочую позицию. После этого вертикальный шток 19 вставляют в соответствующие отверстия стола 4 и таким образом каретки 5 и б вместе с деталью 20 фиксируют относительно оси штампа»а координатах кратных десяти, т. е. шагу отверстий.

Различные по толщине линии сетки позволяют быстро находить требуемые отверстия.

Пресс включается синхронно с установкой штока 19 в отверстие. Фиксация детали относительно штампа на координатах кратных единицам и долям миллиметров осуществляется также по калиброванным отверстиям стола 4, только вертикальный шток 19 вначале смещается относительно нулевого положения на величину этих единиц и долей миллиметров.

Смещение штока 19 осуществляется перемещением стойки 8, вращением микрометрических винтов 10 при помощи головок 21, а величина смещения отсчитывается по индикаторам 18 и 14.

Пробивание отверстий в детали производят последовательно, т. е. вначале пробивают все отверстия находящиеся на координатах, кратных 10, затем координатах, кратных соот5 ветственно 5, 3, 2, 2, О, 1, О, 01 и т. д. благодаря чему исключается необходимость отсчитывать каждую координату.

10 Предмет изобретения

Револьверный пресс, содержащий станину с расположенной на ней револьверной головкой, координатный стол с каретками продоль15 ного и поперечного перемещений и отсчетное устройство, отличающийся тем, что, с целью повышения производительности и точности штамповки, отсчетное устройство выполнено в виде подвижной в двух взаимно перпендику20 лярных направлениях стойки, установленной на станине и снабженной подпружиненным пальцем, а также кинематически связанных со стойкой микрометрических винтов, закрепленных на салазках, установленных на карет2S ке поперечного перемещения и несущих измерительные приборы с измерительными наконечниками, расположенными взаимно перпендикулярно один относительно другого и контактирующими со стойкой, а на столе нанесена

30 координатная сетка, в точках пересечения которой выполнены калиброванные отверстия для фиксации подпружиненного пальца, 346000

Фиг,3
