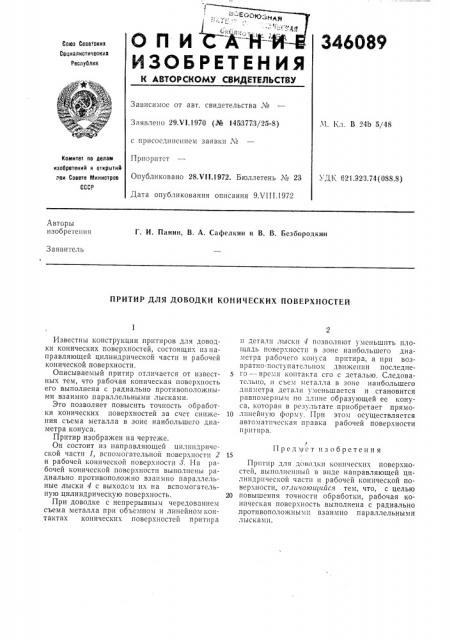

о п и с346089

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советоких

Сацкалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 29.Vl.1970 (№ 1453773/25-8) .Ч. Кл. В 24Ь 5/48 с присоединением заявки ¹

Приоритет

Опубликовано 28.Vll.1972. Бюллетень ¹ 23

Дата опубликования описания 9Л 111.1972 комитет оо делам изобретений и открытий оси Совете Министров

СССР

УДК 621.Э23.74(088.8) Л вторы изобретения

Г. И. Панин, В. А. Сафелкин и В. В. Безбородкин

Заявитель

ПРИТИР ДЛЯ ДОВОДКИ КОНИЧЕСКИХ ПОВЕРХНОСТЕЙ

Известны конструкции прптиров для доводки конических поверхностей, состоящих из направляющей цилиндрической части и рабочей конической поверхности.

Описываемый притир отличается от известных тем, что рабочая коническая поверхность

его выполнена с радиально противоположными взаимно параллельными лысками.

Это позволяет повысить точность обработки конических поверхностей за счет снижения сьема металла в зоне наибольшего диаметра конуса.

Притир изображен на чертеже.

Он состоит из направляющей цилиндрической части 1, вспомогательной поверхности 2 и рабочей конической поверхности 8. На рабочей конической поверхности выполнены радиально противоположно взаимно параллельные лыски 4 с выходсм их на вспомогательную цилиндрическую поверхность.

При доводке с непрерывным чередованием съема металла при объемном и линейном контактах конических поверхностей притира и детали лыски 4 позволяют уменьшить площадь поверхности в зоне наибольшего диаметра рабочего конуса прптира, à IlpiI возвратно-поступательном движении последнего — вре::я контакта его с деталью. Следовательно, н съем металла в зоне наибольшего диаметра детали уменьшается и становится равномерным по длтше образующей ее конуса, которая в результате приобретает прямо10 линейную форму. При этом осуществляется автоматическая правка рабочей поверхности притира.

Предмет изобретения

Притпр для доводки конических поверхностей, выполпетшый в виде направляющей цилиндрической части и рабочей конической поверхности, от.шчстюш,ттйся тем, что, с целью

20 повышения точности обработки, рабочая коническая поверхность выполнена с радиально

Противоположны ми взаимно параллельными лысками..346089
