Механизм раскладки нити
Патент 346209
Классы МПК
Механизм раскладки нити
Иллюстрации
Реферат
Ылуи:.-,=,""гОа :, =—
И С
-- " тем

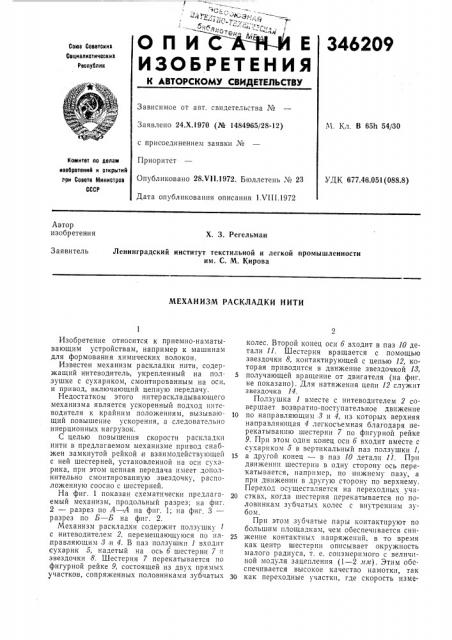

346209
О П
Союз Соеетскик
Свцивлиотичесник
Респтблик
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
М. Кл. В 65h 54/30
Заявлено 24.Х.1970 (№ 1484965/28-12) с присоединением заявки ¹
Приоритет
Опубликовано 28.Ч11.1972. Бюллетень № 23
Дата опубликования описания I.VIII.1972
Комитет по делам изобретений и открытиЯ пои Совете Министров
СССР
УДК 677.46.051(088.8) Автор изобретения
Х. 3. Регельман
Заявитель
Ленинградский институт текстильной и легкой промышленности им. С. М. Кирова
МЕХАНИЗМ РАСКЛАДКИ НИТИ
Изобретение относится к приемно-наматывающим устройствам, например к машинам для формования химических волокон.
Известен механизм раскладки нити, содержащий нитеводитель, укрепленный на ползушке с сухариком, смонтированным на оси, и привод, включающий цепную передачу.
Недостатком этого нитераскладывающего механизма является ускоренный подход нитеводителя к крайним положениям, вызывающий повышение ускорения, а следовательно инерционных нагрузок.
С целью повышения скорости раскладки нити в предлагаемом механизме привод снабжен замкнутой рейкой и взаимодействующей с ней шестерней, установленной на оси сухарика, при этом цепная передача имеет дополнительно смонтированную звездочку, расположенную соосно с шестерней.
На фиг. 1 показан схематически предлагаемый механизм, продольный разрез; на фпг.
2 — разрез по А — А на фиг. 1; на фиг, 3— разрез по Б — Б на фиг. 2.
Механизм раскладки содержит ползушку 1 с нитеводителем 2, перемещающуюся по на.правляющим 3 и 4. В паз ползушки 1 входит сухарик 5, надетый на ось б шестерни 7 и звездочки 8. Шестерня 7 перекатывается по фигурной рейке 9, состоящей из двух прямых участков, сопряженных половинками зубчатых колес. Второй конец оси б входит в паз 10 детали ll. Шестерня вращается с помощью звездочки 8, контактирующей с цепью 12, которая приводится в движение звездочкой 18, 5 получающей вращение от двигателя (на фиг. не показано). Для натяжения цепи 12 служит звездочка 14.
Ползушка 1 вместе с нптеводителем 2 совершает возвратно-поступательное движение
10 по направляющим 3 и 4, из которых верхняя направляющая 4 легкосъемная благодаря перекатываншо шестерни 7 по фигурной рейке
9. При этом один конец оси б входит вместе с сухариком 5 в вертикальный паз ползушки 1, 15 а другой конец — в паз 10 детали 11. При движении шестерни в одну сторону ось перекатывается, например, по нижнему пазу, а при движении в другую сторону по верхнему.
Переход осуществляется на переходных уча20 стках, когда шестерня перекатывается по половинкам зубчатых колес с внутренним зубом.
Прп этом зубчатые пары контактируют по большим площадкам, чем обеспечивается сни25 жение контактных напряжений, в то время как центр шестерни описывает окружность малого радиуса, т. е. соизмеримого с величиной модуля зацепления (1 — 2 ял), Этим обеспечивается высокое качество намотки, так
30 как переходные участки, где скорость изме346209
10 няет свой знак, переходя через нуль, также равны модулю зубчатой шестерни. Перекатывание шестерни 7 обеспечивается соосно с ней сидящей зведочкой 8, приводимой во вращение цепью 12, получающей движение от звездочки 13, и натягиваемой звездочкой 14.
Предмет изобретения
Механизм раскладки нити, содержащий нитеводитель, укрепленный на ползушке с сухариком, смонтированным:на оси, и привод, включающий цепную передачу, отличающийся тем, что, с целью повышения скорости раскладки, привод снабжен замкнутой рейкой и
5 взаимодействующей с ней шестерней, установленной на оси сухарика, при этом цепная передача имеет дополнительно смонтированную звездочку, расположенную соосно с шестерней.
346209
А-А
U 72
7 д Риг 2
Составитель А. Панкина
Техред Т. Ускова
Редактор В. Блохина
Корректор E. Исакова
Типография, пр. Сапунова, 2
Заказ 2422 6 Изд. ¹ 1060 Тираж 406 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
