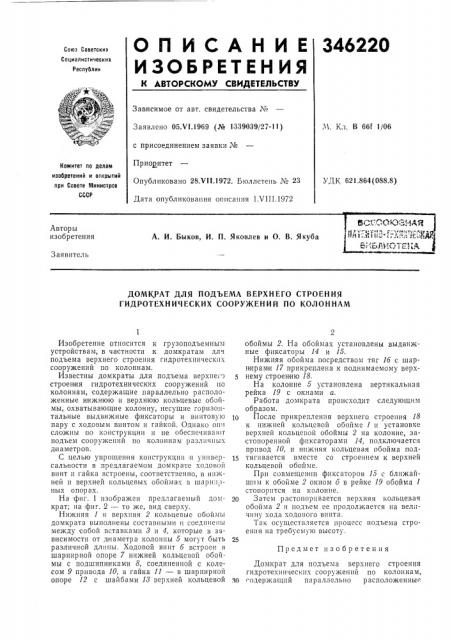

ОП КСАН ИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советски

Социалистическими

Республик

Зависимое от авт. свидетельства №

М. Кл. В 66f 1/06

Заявлено 05Х!.1969 (№ 1339039/27-11) с присоединением заявки №

Приоритет

Опубликовано 28.V11.1972. Бюллетень № 23

Дата опубликования описания 1 VIII.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.864(088.8) 6С. :.: СЮ- Ь!-1АЯ

Авторы изобретения

А. И. Быков, И. П. Яковлев и О. В. Якуба

Заявитель

ДОМК,РАТ ДЛЯ ПОДЪЕМА ВЕРХНЕГО СТРОЕНИЯ

ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ ПО КОЛОННАМ

Предмет изобретения

Изобретение относится к грузоподъемным устройствам, в частности к домкратам для подъема верхнего строения гидротехнических сооружений по колоннам.

Известны домкраты для подъема верхнего строения гидротехнических сооружений но колоннам, содержащие параллельно расположенные нижнюю и верхнюю кольцевые обоймы, охватывающие колонну, несущие горизонтальные выдвижные фиксаторы и винтовую пару с ходовым винтом и гайкой. Однако он сложны по конструкции н не обеспечивают подъем сооружений по колоннам различных ди а метр ов.

С целью упрощения конструкции и универсальности в предлагаемом домкрате ходовой винт и гайка встроены, соответственно, в нижней и верхней кольцевых обоймах в шарнирных опорах.

На фиг. 1 изображен предлагаемый домкрат; на фиг. 2 — то же, вид сверху.

Нижняя 1 и верхняя 2 кольцевые обоймы домкрата выполнены составными и соединены между собой вставками 8 и 4, которые в зависимости от диаметра колонны 5 могут быть различной длины. Ходовой винт 6 встроен в шарнирной опоре 7 нижней кольцевой обоймы с подшипниками 8, соединенной с колесом 9 привода 10, а гайка 11 — в шарнирной опоре 12 с шайбами 18 верхней кольцевой обоймы 2. На обоймах установлены выдвижные фиксаторы 14 и 15.

Нижняя обойма посредством тяг 16 с шарнирами 17 прикреплена к поднимаемому верхнему строен ию 18.

На колонне 5 установлена вертикальная рейка 19 с окнами а.

Работа домкрата происходит следующим образом.

1р После прикрепления верхнего строения 18 к нижней кольцевой обойме 1 и установке верхней кольцевой обоймы 2 на колонне, застопоренной фиксаторами 14, подключается привод 10, и нижняя кольцевая обойма под15 тягнвается вместе со строением к верхней кольцевой обойме.

При совмещении фиксаторов 15 с ближайшим к обойме 2 окном б в рейке 19 обойма 1 стопорится на колонне.

2р Затем растопорнвается верхняя кольцевач обойма 2 и подъем ее продолжается на вел;tчину хода ходового винта.

Так осуществляется процесс подъема строения на требуемую высоту.

Домкрат для подъема верхнего строения гидротехнических сооружешш по колоннам, 30 еодержащпй параллельно расположенные

346220 г

Q нижнюю и верхнюю кольцевые обоймы, охватывающие колонну, несущие горизонтальны выдвижные фиксаторы и винтовую пару с ходовым винтом и гайкой, отличающийся тем, что, с целью упрощения конструкции и универсальности, ходовой винт и гайка встроены, соответственно, в нижней и верхней кольцевых обоймах в шарнирных опорах. 346220
