Класс 21а,.1+ $

Я ЗЯЯф

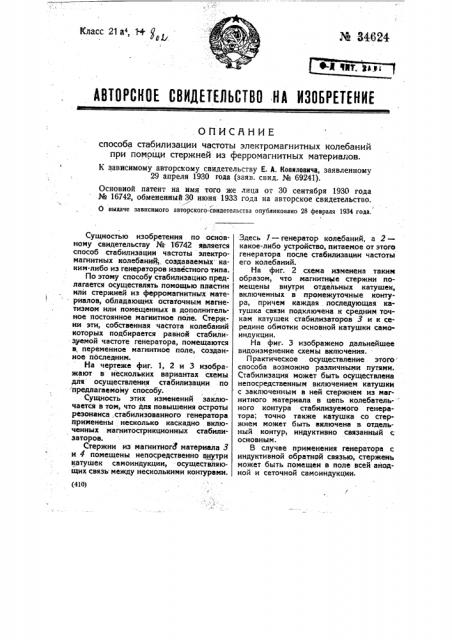

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ. ОПИСЯНИЕ способа стабилизации частоты электромагнитных колебаний при помощи стержней из ферромагнитных материалов.

Е зависимому авторскому свидетельству E. А. Кояипоаича, заявленному

29 апреля 1930 года (заяв. свид. ¹ 69241).

Осиовиой патент иа имя того же лица от 30 сентября 1930 года

¹ 16742, обмененный 30 июня 1933 года на авторское свидетельство.!

0 выдаче зависимого авторского-свидетельства опубликовано 28 февраля 1934 года. (410) Сущностью изобретения по основному свидетельству №- 16742 является способ стабилизации частоты электромагнитных колебаний;, создаваемых" каким-либо из генераторов известного типа.

По этому способу стабилизацию пред- лагается осуществлять помощью пластин или стержней из ферромагнитных материалов, обладающих остаточным магнетизмом или помещенных в дополнительное постоянное магнитное поле. Стержни эти, собственная частота колебаний которых подбирается равной стабилизуемой частоте генератора, помещаются в, переменное магнитное поле, созданное пбследним.

На чертеже фиг. 1, 2 и 3 изображают в йескольких вариантах схемы для осуществления стабилизации . по предлагаемому способу.

Сущность этих изменений заключается в том, что для повышения остроты резонанса, стабилизованного генератора применены несколько каскадно включенных магнитострикционных стабилизаторов.

Стержни из магнитного материала 3 и 4 помещены непосредственно внутри катушек самоиндукции, осуществляющих связь между несколькими контурами.

Здесь 7 — генератор колебаний, а 2— какое-либо устройство, питаемое от этого генератора после стабилизации частоты его колебаний.

На фиг. 2 схема изменена таким образом, что магнитные стержни помещены внутри отдельных катушек, включенных в промежуточные контура, причем каждая последующая катушка связи подключена к средним точкам катушек стабилизаторов 3 и к середине обмотки основной катушки самоиндукции.

На фиг. 3 изображено дальнейшее видоизменение схемы включения.

П рактическое . осуществление этого способа возможно различными путями.

Стабилизация может быть осуществлена непосредственным включением катушки с заключенным в ней стержнем из магнитного материала в цепь колебательного контура стабилизуемого генератора; точно также катушка со стержнем может быть включена в отдельный контур, индуктнвно связанный с основным.

В случае применения генератора с индуктивной обратной связью, стержень может быть помещен в поле всей анодной и сеточной самонндукции.

Предмет изобретения.

Прием осуществления способа стабилизации частоты электромагнитных колебаний, по авторскому свидетельству № 16742, отличающийся применением нескольких каскадно включенных магнитострикционных осциллиторов для повышения остроты резонанса.

Эксперт А. П. Селезнев

Редактор Б. 3f; Рубинштейн

Ленпромпечатьсоюз. Тип. „Печ. Труд". Зак. 3867 — 400
