Керамическая масса

Керамическая масса

Иллюстрации

Показать все

Реферат

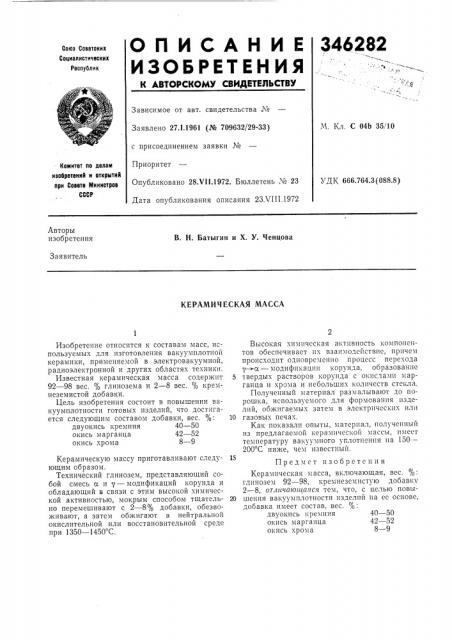

346282

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советоких

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. С 04Ь 35!10

Заявлено 27.1.1961 (¹ 709632/29-33) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 666.764.3(088.8) Опубликовано 28Х!!.1972. Бюллетень ¹ 23

Дата опубликования описания 23Х111.1972

Авторы изобретения

В. Н. Батыгин и Х. У. Ченцова

Заявитель

КЕРАМИЧЕСКАЯ МАССА

Изобретение относится к составам масс, используемых для изготовления вакуумплотной керамики, применяемой в электровакуумной, радиоэлектронной и других областях техники.

Известная керамическая масса содержит

92 — 98 вес. % глинозема и 2 — 8 вес. % кремнеземистой добавки.

Цель изобретения состоит в повышении вакуумплотности готовых изделий, что достигается следующим составом добавки, вес. двуокись кремния 40 — 50 окись марганца 42 — 52 окись хрома 8 — 9

Керамическую массу приготавливают следующим образом.

Технический глинозем, представляющий собой смесь а и у — модификаций корунда и обладающий в связи с этим высокой химической активностью, мокрым способом тщательно перемешивают с 2 — 8% добавки, обезвоживают, а затем обжигают в нейтральной окислительной или восстановительной среде при 1350 — 1450 С.

Высокая химическая активность компонентов обеспечивает пх взаимодействие, причем происходит одновременно процесс перехода у — эа — модификации корунда, образование

5 твердых растворов корунда с окислами марганца и хрома и небольших количеств стекла.

Полученный материал размалывают до порошка, используемого для формованпя изделий, обжигаемых затем в электрических или

10 газовых печах.

Как показали опыты, материал, получе|шый из предлагаемой керамической массы, имеет температуру вакуумного углотненпя на 150-—

200 С ниже, чем известный.

Предмет изобретения

Керамическая масса, включающая, вес. %. глинозем 92 — 98, кремнеземистую добавку

2 — 8, отлипающаяся тем, что, с целью повы20 щения вакуумплотности изделий на ее основе, добавка имеет состав, вес. двуокись кремния 40 — 50 окись марганца 42 — 52 окись хрома 8 — 9
