Патент ссср 346287

Патент ссср 346287

Иллюстрации

Показать все

Реферат

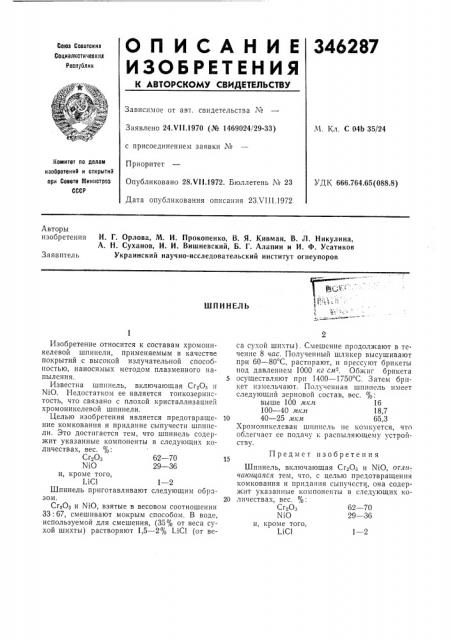

О П И С А Н И Е 346287

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалнстическнк

Республик

Зависимое or авт. свидетельства ¹

М. Кл. С 04Ь 35/24

Заявлено 24.VII.19?0 (№ 1469024!29-33) с присоединением заявки №

Приоритет

Опубликовано 28.V11.1972. Бюллетень ¹ 23

Дата опубликования описания 23Х1П.1972

Комитет по делам изобретений и сткрытий при Совете Иинистроз

СССР

УДК 666 764.65(088.8) Авторы изобретения

И. Г. Орлова, М. И. Прокопенко, В. Я. Кивман, В. Л. Никулина, А. H. Суханов, И. И. Вишневский, Б. Г. Алапин и И. Ф. Усатиков

Украинский научно-исследовательский институт огнеупоров

Заявитель

ШПИНЕЛЪ

Предмет изобретения

Изобретение относится к составам хромопикелевой шпинели, применяемым в качестве покрытий с высокой излучательной способностью, наносимых методом плазменного напыления.

Известна шпинель, включающая Сг,Оз и

NiO. Недостатком ее является тонкозернистость, что связано с плохой кристаллизацией хромоникелевой шпинели.

Целью изобретения является предотвращение комкования и придание сыпучести шпинели. Это достигается тем, что шпинель содержит указанные компоненты в следующих количествах, вес.

Сг20з 62 — 70

NiO 29 — 36 и, кроме того, LiCl 1 — 2

Шпинель приготавливают следующим образом.

Сг Оз и NiO, взятые в весовом соотношении

33: 67, смешивают мокрым способом. В воде, используемой для смешения, (35% от веса сухой шихты) растворяют 1,5 — 2% LiCl (от веса сухой шихты). Смешение продолжают в течение 8 час. Полученный шликер высушивают при 60 — 80 С, растирают, и прессуют брикеты под давлением 1000 кг см- . Обжиг брикета

5 осуществляют при 1400 — 1750 С. Затем брикет измельчают. Полученная шпинель имеет следующий зерновой состав, вес. выше 100 лтк,и 16

100 — 40 мкн 18,7

10 40 — 25 як,и 65,3

Хромоникелевая шппнель не ком куется, что облегчает ее подачу к распыляющему устройству.

Шпинель, включающая Сг20з и NiO, отличаюи аяся тем, что, с целью предотвращения комкования и придания сыпучести, она содержит указанные компоненты в следующих ко20 личествах, вес.

Сг Оз 62 — 70

NiO 29 — 36 и, кроме того, LiCl 1 — 2
