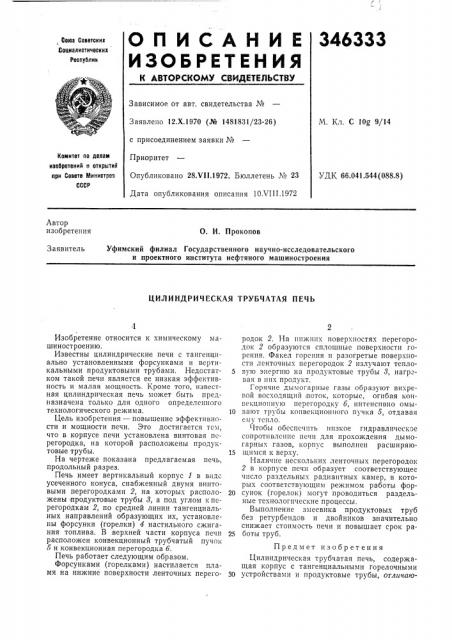

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

346333. Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.Х.1970 (№ 1481831/23-26) с присоединением заявки №

Приоритет

Опубликовано 28.Ч11.1972. Бюллетень ¹ 23

Дата опубликования описания 10.Ч1I I.1972

М. Кл. С 10g 9/14

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 66.041.544 (088.8) Автор изобретения

О. И. Прокопов

Уфимский филиал Государственного научно-исследовательского и проектного института нефтяного машиностроения

Заявитель

ЦИЛИНДРИЧЕСКАЯ ТРУБЧАТАЯ ПЕЧЬ

Изобретение относится к химическому машиностроению.

Известны цилиндрические печи с тангенциально установленными форсунками и вертикальными продуктовыми трубами. Недостатком такой печи является ее низкая эффективность и малая мощность. Кроме того, известная цилиндрическая печь может быть предназначена только для одного определенного технологического режима.

Цель изобретения — повышение эффективности и мощности печи. Это достигается тем, что в корпусе печи установлена винтовая перегородка, на которой расположены продуктовые трубы.

На чертеже показана предлагаемая печь, продольный разрез.

Печь имеет вертикальный корпус 1 в видс усеченного конуса, снабженный двумя винтовыми перегородками 2, на которых расположены продуктовые трубы 8, а под углом к перегородкам 2, по средней линии тангенциальных направлений образующих их, установлены форсунки (горелки) 4 настильного сжигания топлива. В верхней части корпуса печи расположен конвекционный трубчатый пучок

5 и конвекционная перегородка б.

Печь работает следующим образом.

Форсунками (горелками) настилается пламя на нижние поверхности ленточных перегородок 2. На нижних поверхностях перегородок 2 образуются сплошные поверхности горения. Факел горения и разогретые поверхности ленточных перегородок 2 излучают тепло5 вую энергию на продуктовые трубы 8, нагревая в них продукт.

Горячие дымогарные газы образуют вихревой восходящий поток, которые, огибая конвекционную перегородку 6, интенсивно омы10 вают трубы конвекционного пучка 5, отдавая ему тепло.

Чтобы обеспечить низкое гидравлическое сопротивление печи для прохождения дымогарных газов, корпус выполнен расширяю15 щпмся к верху.

Наличие нескольких ленточных перегородок

2 в корпусе печи образует соответствующее число раздельных радиантных камер, в которых соответствующим режимом работы фор20 сунок (горелок) могут проводиться раздельные технологические процессы.

Выполнение змеевика продуктовых труб без ретурбендов и двойников значительно снижает стоимость печи и повышает срок ра25 боты труб.

Предмет изобретения

Цилиндрическая трубчатая печь, содержащая корпус с тангенциальными горелочными

30 устройствами и продуктовые трубы, отличаю346,3,33

Составитель Г. Карасева

Текред Е, Борисова

Редактор Н. Воликова

Корректор С. Сатагулова

Заказ 2487/11 Изд. № 1071 Тираж 406 Подписное

Ц11ИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., 4/5

Типография, пр. Сапунова, 2 и аяся тем, что, с целью повышения эффективности и мощности, в корпусе ее установлена винтовая перегородка, а которой располо>кены продуктовые трубы.
