Способ механизированного удаления твердых частиц с поверхности расплавов

Способ механизированного удаления твердых частиц с поверхности расплавов

Иллюстрации

Показать все

Реферат

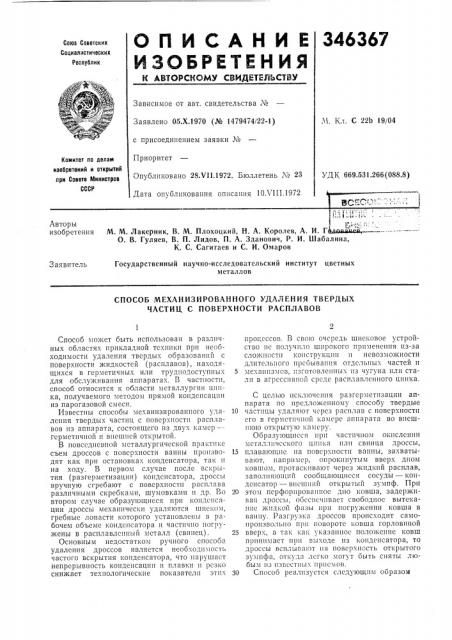

346367

Предмет изобретения т

Составитель А. Кальницкий

Редактор М. Макарова Те»род Ji, Богданова Корректор С, Сатагулова

Заказ 2527/9 Изд. ¹ 1082 Тираж 406 Подписное

ЦНИИПИ Комитета по дедам изобретений и открытий прн Совете Министров СССР

Москва, )К-З5, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Разгрузочный ковш с псрфорированным дном устанавливают на плсчево;i рычагс, соединенном с приводным механизмом качающегося действия. Приводной механизм устанавливают непосредственно пад вне:шшм от- 5 крытым зумпфом па опорной бал

При повороте плечевого рычага ковш совершает возвратно-поступательное д" пжспие 10 внутри расплавленного цинка, изменяя положение в пределах «горловина вверх †горловина вниз». Угол поворота ковша составляет

120 — 150 . При выходе из крайнего положения «горловина вниз» ковш захватывает 15 дроссы с поверхности ванны конденсатора, затем погружается в расплав и по мере выхода во внешний открытый зумпф через окно, расположенное в нижней части степы конде.iсатора, его горловина обращается и зеркалу 20 ванны, при этом дроссы вымываются расплавом и самопроизвольно всплывают на поверхность ванны зумпфа.

Освободившийся от дроссов ковш снова вводят в рабочий объем конденсатора, и цикл удалешiH дроссов повторяют. После завершения операции ковш выводят из расплава.

По данным промышленных испытаний при непрерывной работе ковша емкостью около

2 л в течение 1 час удаляется до 1,2 т дроссов, что соответствует суточному выходу этого продукта при конденсации. Выгреб такого количества дроссов вручную занимает не менее 2 — 4 час, причем конденсатор вскрывают, прекращая также и работу плавильной печи.

Способ механизированного удаления твердых частиц с поверхности расплавов из аппарата, состоящего нз двух камер — герметичной и внсшнсй открытой, отличающийся тем, что, с целью исключения разгерметизации аппарата, твердые частицы удаляют через расплав с поверхности его в герметичной камсрс аппарата во внсшшою открытую камеру.
