Электролит кадмирования
Патент 346390
Авторы
Классы МПК
Электролит кадмирования
Иллюстрации
Реферат

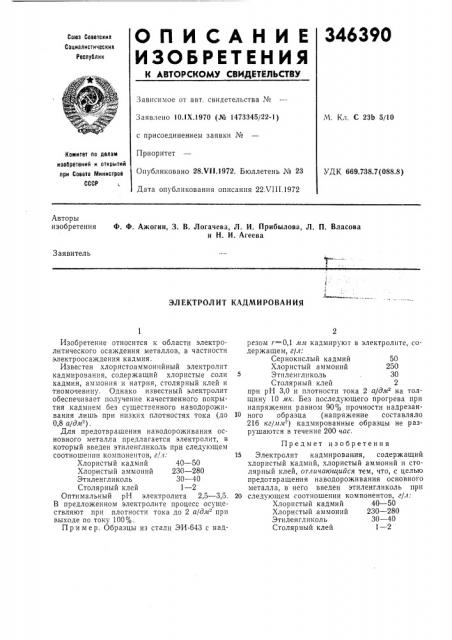

О П И С А Н И Е 346390
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт, свидетельства №
Заявлено 10.1Х.1970 (№ 1473345/22-1) с присоединением заявки №
Приоритет
Опубликовано 28.VII.1972. Бюллетень ¹ 23
Дата опубликования описания 22ЛЧ11.1972
М. Кл. С 23b 5/10
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 669.738.7(088.8) Авторы изобретения
Ф. Ф. Ажогин, 3. В. Логачева, Л. И. Прибылова, Л. П. Власова и Н. И. Агеева
Заявитель
ЭЛЕКТРОЛИТ КАДМИРОВАНИЯ
Изобретение относится к области электролитического осаждения металлов, в частности электроосаждения кадмия.
Известен хлористоаммонийный электролит кадмирования, содержащий хлористые соли кадмия, аммония и натрия, столярный клей и тиомочевину. Однако известный электролит обеспечивает получение качественного покрытия кадмием без существенного наводороживания лишь при низких плотностях тока (до
0,8 а/дм -) .
Для предотвращения наводороживания основного металла предлагается электролит, в который введен этиленгликоль при следующем соотношении компонентов, г/л:
Хлористый кадмий 40 — 50
Хлористый аммоний 230 — 280
Этиленгликоль ЗΠ— 40
Столярный клей 1 — 2
Оптимальный рН электролита 2,5 — 3 5.
В предложенном электролите процесс осуществляют при плотности тока до 2 а/дм при выходе по току 100%.
Пр и мер. Образцы из стали ЭИ-643 с надрезом r=0,1 мм кадмируют в электролите, содержащем, г/n:
Сернокислый кадмий 50
Хлористыи аммоний 250
5 Этиленгликоль 30
Столярный клей 2 при рН 3,0 и плотности тока 2 а/дм на толщину 10 мк. Без последующего прогрева при напряжении равном 90% прочности надрезанного образца (напряжение составляло
216 кг/мм- ) кадмированные образцы не разрушаются в течение 200 час.
Предмет изобретения
15 Электролит кадмирования, содержащий хлористый кадмий, хлористый аммоний и столярный клей, отличающийся тем, что, с целью предотвращения наводороживания основного металла, в него введен этиленгликоль прп
20 следующем соотношении компонентов, г/л;
Хлористый кадмий 40 — 50
Хлористый аммоний 230 — 280
Этиленглпколь ЗΠ— 40
Столярный клей 1 — 2
