Среда для диффузионного борохромирования металлов и сплавов

Среда для диффузионного борохромирования металлов и сплавов

Иллюстрации

Показать все

Реферат

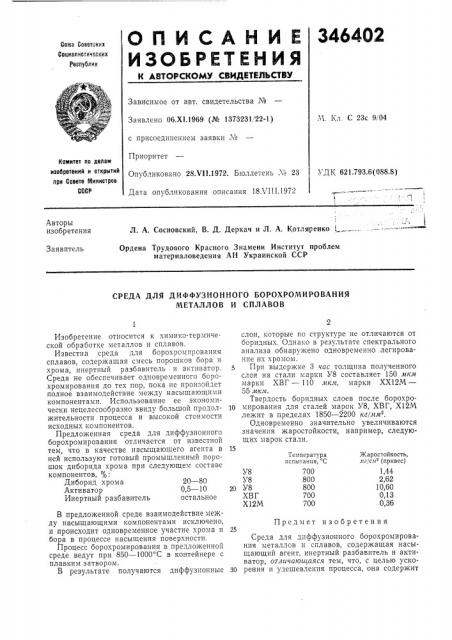

О П И С А Н И Е 346402

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Gama Советских

Социалистических

1 еспублик

Зависимое от авт. свидетельства №

Заявлено 06.Х1.1969 (¹ 1373231, 22-1) Ч, Кл. С 23с 9j04 с присоединением заявки №

Приоритет

Опубликовано 28Х11.1972. Бюллетень № 23 УДК 621.793.6(088,8) Коктитет по делатк иаосретеиий и открытий при Совете Министров

СССР

Дата опубликования описания 18ХП1.1972

Авторы изобретения

Л. А. Сосновский, В. Д. Деркач и Л. А. Котляренко „,, Ордена Трудового Красного Знамени Институт проблем материаловедения AH Украинской ССР

Заявитель

СРЕДА ДЛЯ ДИФФУЗИОННОГО БОРОХРОМИРОВАНИЯ

МЕТАЛЛОВ И СПЛАВОВ

Жаростоикость .игтс.и (привес)

1,44

2,62

10,60

0,13

0,36

Температура испытания, С

У8

У8

20 У8

ХВГ

Х12М

700

Изобретение относится к химико-термической обработке металлов и сплавов.

Известна среда для борохромпрования сплавов, содержащая смесь порошков бора и хрома, инертный разбавитель и активатор.

Среда не обеспечивает одновременного борохромирования до тех пор, пока не произойдет полное взаимодействие между насыщающими компонентами. Использование ее экономически нецелесообразно ввиду большой продолжительности процесса и высокой стоимости исходных компонентов.

Предложенная среда для диффузионного борохромирования отличается от известной тем, что в качестве насыщающего агента в ней используют готовый промышленный порошок диборида хрома при следующем составе компонентов, :

Диборид хрома 20 — 80

Активатор 0,5 — 10

Инертный разбавитель остальное

В предложенной среде взаимодействие между насыщающими компонентами исключено, и происходит одновременное участие хрома и бора в процессе насыщения поверхности.

Процесс борохромирования в предложенной среде ведут при 850 †10 С в контейнере с плавким затвором.

В результате получаются диффузионные слои, которые по структуре не отличаются от боридных. Однако в результате спектрального анализа обнаружено одновременно легированпе их хромом.

При выдержке 3 «ас толщина полученного слоя на стали марки У8 составляет 150 мкм марки ХВà — 110 яка, марки ХХ12М—

55 лкм.

Твердость боридных слоев после борохро10 мирования для сталей марок У8, ХВГ, Х12М лежит в пределах 1850 — 2200 кг/млт .

Одновременно значительно увеличиваются значения жаростойкости, например, следующих марок стали.

Предмет изобретения

Среда для диффузионного борохромирования металлов и сплавов, содержащая насыщающий агент, инертный разбавитель и активатор, отличающаяся тем, что, с целью уско30 рения и удешевления процесса, она содержит

346402

Составитель В. Хацериова

Техред 3. Тараиеико

Редактор Л. Струве

Корректор Г. Запорожец

Заказ 2544/2 Изд. ¹ 1094 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская иаб., д. 4/5

Типография, пр. Сапунова, 2 и качестве насыщающего агента ди бор ид хрома при следующем соотношении комтгонентов смеси, %:

Дибарид хрома

Активатор

Инертный разбавитель

20 — 80

0,5 — 10 остальное
