Способ обработки серебряных покрытий
Иллюстрации
Реферат

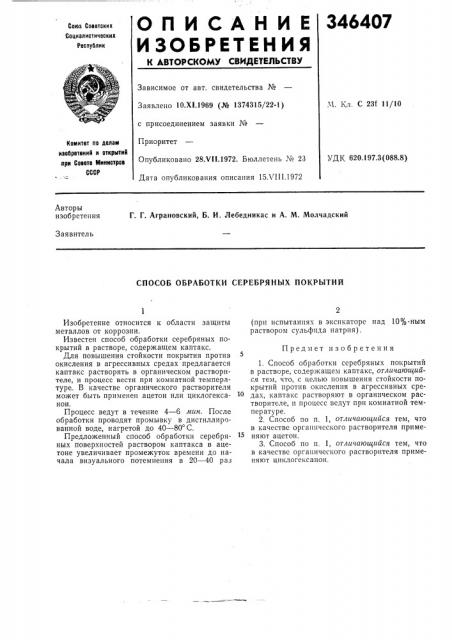

ОПИСАНИЕ
И ЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
346407
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 10.Х!.1969 (¹ 1374315/22-1) с присоединением заявки №
Приоритет
Опубликовано 28.VII.1972. Бюллетень ¹ 23
Дата опубликования описания 15 VIII. 1972
М, Ь;л, С 23f 11/10
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 620.197.3(088.8) Авторы изобретения
Г. Г. Аграновский, Б. И. Лебедникас и А. М. Молчадский
Заявитель
СПОСОБ ОБРАБОТКИ СЕРЕБРЯНЫХ ПОКРЫТИЙ
Изобретение относится к области защиты металлов от коррозии.
Известен способ обработки серебряных покрытий в растворе, содержащем каптакс.
Для повышения стойкости покрытия против окисления в агрессивных средах предлагается каптакс растворять в органическом растворителе, и процесс вести при комнатной температуре. В качестве органического растворителя может быть применен ацетон или циклогексанон.
Процесс ведут в течение 4 — 6 мин. После обработки проводят промывку в дистиллированной воде, нагретой до 40 — 80 С.
Предложенный способ обработки серебряных поверхностей раствором каптакса в ацетоне увеличивает промежуток времени до начала визуального потемнения в 20 — 40 раз (при испытаниях в эксикаторс над 10%-ным раствором сульфнда натрия).
Предмет изобретения
1. Способ обработки серебряных покрытий в растворе, содержащем каптакс, отличающийся тем, что, с целью повышения стойкости покрытий против окисления в агрессивных средах, каптакс растворяют в органическом растворителе, и процесс ведут при комнатной температуре.
2. Способ по п. 1, отличающийся тем, что в качестве органического растворителя применяют ацетон.
3. Способ по п. 1, отличающийся тем, что в качестве органического растворителя применяют циклогексанон.
