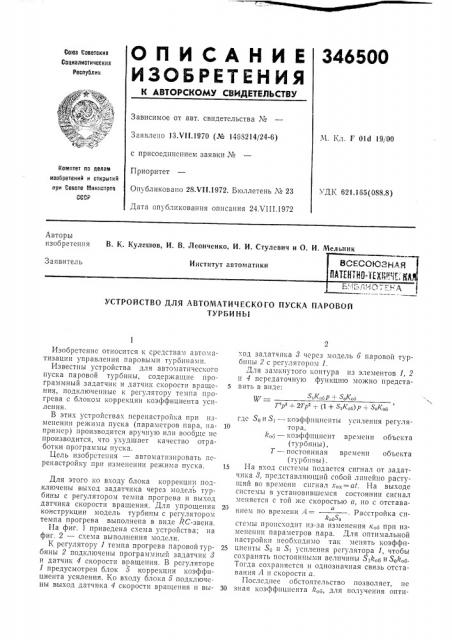

346500
О П И САНИ Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Респуолин
Зависимое от авт. свидетельства №
Заявлено 13.V11.1970 (¹ 1468214/24-6) с присоединением заявки №
Приоритет
Опубликовано 28.V11.1972. Бюллетень ¹ 23
Дата опубликования описания 24ХП1.1972
М. Кл. Г Old 19/ОО
Комитет по делам изобретений и открытий при Совете Министров
СССР
i Д1, 621.1o5(088.8) Авторы изобретения
В. К. Кулешов, И. В. Леонченко, И. И. Стулевич и О. И, Мельник
ВСЕСОЮЗНАЯ
МН П00-П)(!! 1 -. ; ; NR
Заявитель
Институт автоматнки
УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО ПУСКА ПАРОВОЙ
ТУРБИНЫ
Изобретение относится к средствам аьтоматизации управления паровыми турбинами.
Известны устройства для автоматического пуска паровой турбины, содержащие программный задатчик и датчик скорости вращения, подключенные к регулятору темпа прогрева с блоком коррекции коэффициента усиления.
В этих устройствах перенастройка при изменении режима пуска (параметров пара, например) производится вручную или вообще не производится, что ухудшает качество отработки программы пуска.
Цель изобретения — автоматизировать перенастройку при изменении режима пуска.
Для этого ко входу блока коррекции подключены выход задатчика через модель турбины с регулятором темпа прогрева и выход датчика скорости вращения. Для упрощения конструкции модель турбины с регулятором темпа прогрева выполнена в виде RC-звена.
На фиг. 1 приведена схема устройства; на фиг. 2 — схема выполнения модели.
К регулятору 1 темпа прогрева паровой турбины 2 подключены программный задатчик 8 и датчик 4 скорости вращения. В регуляторе
1 предусмотрен блок 5 коррекции коэффициента усиления. Ко входу блока 5 подключены выход датчика 4 скорости вращения и выход задатчпка т через модель 6 паровой турбины 2 с регулятором 1.
Для замкнутого контура нз элементов 1, 2 и 4 передаточную функцию можно предста5 вить в виде:
51/ обр + 5юКоб тюрю + 2тр-" —, (1+ 5,Ко„) р - 50r<« где 5б и S — коэффициенты усиления регуля10 тора, /г„„- — коэффициент времени объекта (турбины), Т вЂ” постоянная времени объекта (турбины) .
15 На вход системы подастся сигнал от задатчика 8, представляющий собой линейно растущий во времени сигнал х,,-=at. На выходе системы в установившемся состоянии сигнал меняется с той же скоростью а, но с отстава20 .- a нием по времени 4 = . Расстройка сн/гоб ю стемы происходит из-за изменения к,б- при измепенпи параметров пара. Для оптимальной настройки необходимо так менять коэффи25 циенты Sp н $ усиления регулятора 1, чтобы сохранять постоянными величины S>k„g и S,k p.
Тогда сохраняется и однозначная связь отставания Л н скорости а.
Последнее обстоятельство позволяет, »е
ЗО знаЯ коэффпЦпента /гоб-, ДлЯ полУчениЯ оптп346500
Фиг 1
f?r
Boixoo
Вход
%uz. 2
Составитель А. Калашников
Техред Е. Борисова
Корректор Е. Михеева
Редактор H. Коляда
Заказ 2482/l0 Изд. № 1078 Тираж 406 Псдписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4 5
Типография, пр. Сапунова, 2 мальной настройки стабилизировать величину отставания А, воздействуя на изменение коэффициентов 5о и 5 усиления по сигналу разности фактической скорости вращения и эталонной — на выходе модели б.
При этом учитывается, что программа пуска имеет форму ломаной линии без участков с отрицательным наклоном. В результате модель б можно упрощенно выполнить в виде двойного интегрирующего RC-звена.
Предмет изобретения
1. Устройство для автом атического пуска паровой турбины, содержащее программный задатчик и датчик скорости вращения, подключенные к регулятору темпа прогрева с блоком коррекции коэффициента усиления, отличающееся тем, что, с целью автоматиза5 ции перенастройки при изменении режима пуска, на вход блока коррекции подключены выход задатчика через модель турбины с регулятором темпа прогрева и выход датчика скорости вращения.
10 2. Устройство по п. 1, отлича>ощееся тем, что, с целью упрощения конструкции, модель турбины с регулятором темпа прогрева выполнена в виде RC-звена.
