Реферат



34650I

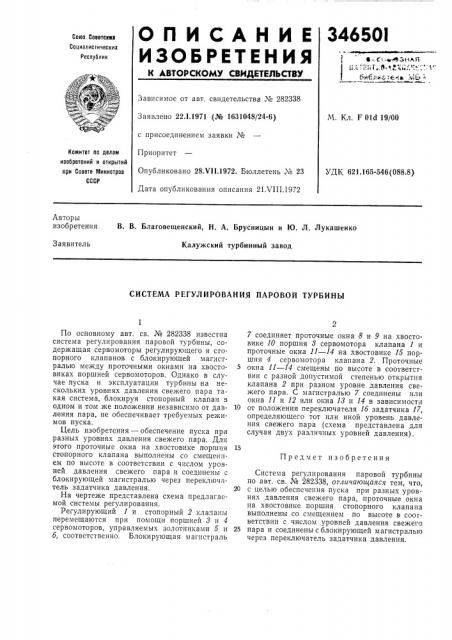

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскев

Социалистических

Республик

Зависимое от авт. свидетельства № 282338

Заявлено 22.1.1971 (№ 1631048/24-6) М. Кл. F Old 19/00 с присоединением заявки №

Приоритет

Опубликовано 28.VII.1972. Бюллетень ¹ 23

Дата опубликования описания 21 VIII.1972

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.165-546(088.8) Авторы изобретения

В. В. Благовещенский, Н. А. Брусницын и Ю. Л. Лукашенко

Калужский турбинный завод

Заявитель

СИСТЕМА РЕГУЛИРОВАНИЯ ПАРОВОЙ ТУРБИНЫ

Предмет изобретения

По основному авт. св. № 282338 известна система регулирования паровой турбины, содержащая сервомоторы регулирующего и стоп орного клапанов с блокирующей магистралью между проточными окнами на хвостовиках поршней сервомоторов. Однако в случае пуска и эксплуатации турбины на нескольких уровнях давления свежего пара такая система, блокируя стопорный клапан н одном и том же положении независимо от давления пара, не обеспечивает требуемых режимов пуска.

Цель изобретения — обеспечение пуска при разных уровнях давления свежего пара. Для этого проточные окна на хвостовике поршня стопорного клапана выполнены со смещением по высоте в соответствии с числом уронней давления свежего пара и соединены с блокирующей магистралью через переключатель задатчика давления.

На чертеже представлена схема предлагаемой системы регулирования.

Регулирующий 1 и стопорный 2 клапаны перемещаются при помощи поршней 8 и 4 сервомоторов, управляемых золотниками 5 и б, соответственно. Блокирующая магистраль

7 соединяет проточные окна 8 и 9 на хвостовике 10 поршня 8 сервомотора клапана 1 и проточные окна 11 — 14 на хвостовике 15 поршня 4 сервомотора клапана 2. Проточные

5 окна 11 — 14 смещены по высоте в соответсгвии с разной допустимой степенью открытия клапана 2 при разном уровне давления свежего пара. С магистралью 7 соединены или окна 11 и 12 или окна 13 и 14 в зависимости

1О от положения переключателя 1б задатчика 17, определяющего тот или иной уровень давления свежего пара (схема представлена для случая двух различных уровней давления).

Система регулирования паровой турбины по авт. св. № 282338, отличающаяся тем, что, 20 с целью обеспечения пуска при разных уровнях давления свежего пара, проточные окна на хвостовике поршня стопорного клапана выполнены со смещением по высоте в соогветствии с числом уровней давления свежего

25 пара и соединены сблокирующей магистралью через переключатель задатчика давления.
