346532

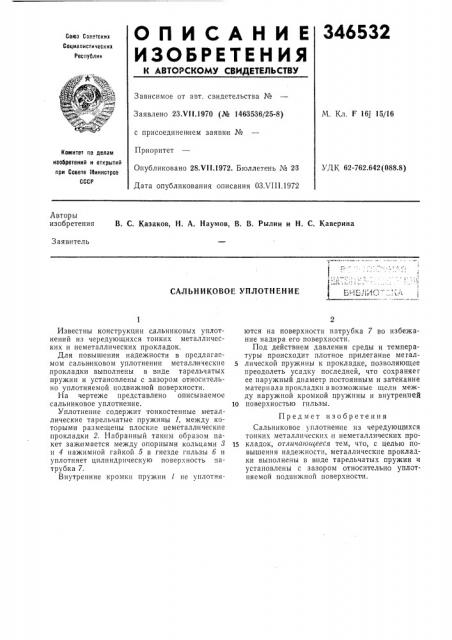

ОПИСАНИЕ

ИЗОЫ ЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

М. Кл. F 16j 15J16

Заявлено 23.Ч!1.1970 (№ 1463536/25-8) с присоединением заявки №

Приоритет

Комитет по делам изобретений и открытий при Совете РЛинистрое

СССР

Опубликовано 28.VII.1972. Бюллетень № 23

Дата опубликования описания ОЗХ111.1972

УДК 62-762.642 (088.8) Авторы изобретения В. С. Казаков, Н. А. Наумов, В. В. Рылин и Н. С. Каверина

Заявитель

САЛЬНИКОВОЕ УПЛОТНЕНИЕ

Известны конструкции сальниковых уплотнений из чередующихся тонких металлических и неметаллических прокладок.

Для повышения надежности в предлагаемом сальниковом уплотнении металл ические прокладки выполнены в виде тарельчатых пружин и установлены с зазором относительно уплотняемой подвижной поверхности.

На чертеже представлено описываемое сальниковое уплотнение.

Уплотнение содержит тонкостенные металлические тарельчатые пружины 1, между которыми размещены плоские неметаллические прокладки 2. Набранный таким образом пакет зажимается между опорными кольцами 3 и 4 нажимной гайкой 5 в гнезде гильзы б и уплотняет цилиндрическую поверхность чатрубка 7.

Внутренние кромки пружин 1 не уплотняются на поверхности патрубка 7 во избежание надира его поверхности.

Под действием давления среды и температуры происходит плотное прилегание мегал5 лической пружины к прокладке, позволяющее преодолеть усадку последней, что сохраняег ее наружный диаметр постоянным и затекание материала прокладки в возможные щели между наружной кромкой пружины и внутренней

10 поверхностью гильзы.

Предмет изобретения

Сальниковое уплотнение из чередующихся тонких металлических .и неметаллических про15 кладок, отличатошееся тем, что, с целью повышения надежности, металлические прокладки выполнены в виде тарельчатых пружин и установлены с зазором относительно уплотняемой подвижной поверхности.

346532

Узел I

Составитель А. Карпов

Техред Е. Борисова

Корректор А. Васильева

Редактор В. Новоселова

Типография, пр. Сапунова, 2

Заказ 2418)15 Изд. № 1030 Тираж 406 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5
